Reguladores µModule® y productos de potencia de CC a CC
Soluciones completas de administración de potencia para micromódulos y sistema en encapsulado (SiP)
Reguladores µModule
Un producto de potencia µModule simplifica la implementación, verificación y fabricación de circuitos de potencia complejos al integrar la función de potencia en un encapsulado de plástico compacto y moldeado.
Los reguladores µModule® (micromódulo) y los productos de potencia de CC a CC de Analog Devices son soluciones completas para la administración de potencia de sistema en encapsulado (SiP) con controladores de CC a CC integrados, transistores de potencia, capacitores de entrada y salida, componentes de compensación e inductores dentro de un encapsulado compacto BGA o LGA de montaje en superficie. Los productos de potencia µModule admiten funciones como reductor, reductor y elevador, cargador de baterías, convertidor aislado y controlador LED. Al ser una solución altamente integrada con archivos PCB Gerber disponibles para cada dispositivo, los productos de potencia µModule abordan las limitaciones de tiempo y espacio a la vez que ofrecen una solución de alta eficiencia, confiable y con productos específicos, de bajo EMI y que cumple con las normas EN 55022 Clase B.
Beneficios
- Ordene su área de PCB
- Aumente el rendimiento del sistema
- Simplifique la aplicación, la verificación y la fabricación
Aplicaciones
- Potencia del sistema
- Potencia de entrada/salida
- Potencia del transceptor
- Potencia de la interfaz I²C
- Potencia de la memoria
- Potencia del núcleo
LTM8060
Regulador silent switcher µModule, cuádruple de 40 VIN, con conjunto de salida configurable de 3 A
El LTM8060 es un regulador Silent Switcher µModule®, cuádruple 40 VIN, reductor de 3 A. La arquitectura Silent Switcher minimiza la EMI a la vez que ofrece una alta eficiencia a frecuencias de hasta 3 MHz. El paquete incluye los controladores, interruptores de potencia, inductores y todos los componentes de soporte. El LTM8060 funciona en un amplio rango de voltaje de entrada y admite un rango de voltajes de salida de 0.8 a 8 V y un rango de frecuencia de conmutación de 200 kHz a 3 MHz, cada uno configurado por una sola resistencia. Solo se necesitan capacitores de filtro de entrada y salida para terminar el diseño. El video del producto LTM8060 está disponible en el sitio web.
El LTM8060 incluye un encapsulado compacto (11.9 mm × 16 mm × 3.32 mm) sobremoldeado matriz de rejilla de bolas (BGA) adecuado para el montaje automatizado mediante equipos de montaje en superficie estándar. El LTM8060 está disponible con SnPb (BGA) o cumple con RoHS.
Conjunto de salida configurable
Las salidas del LTM8060 se pueden colocar en paralelo en un conjunto para alcanzar una capacidad de hasta 12 A.
Aplicaciones
- Equipos de prueba automatizados
- Insumos industriales
- Equipos médicos

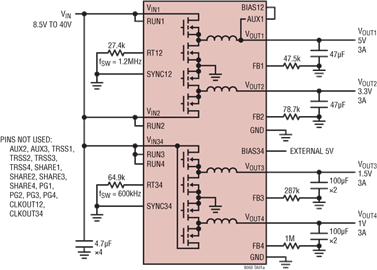

Diagrama de bloques
DC2820A
Kits de desarrollo compatible con LTM8060
El circuito de demostración 2820A incluye el regulador LTM8060 µModule®, un regulador Silent Switcher® µModule cuádruple de salida, reductor de alto rendimiento, en un encapsulado BGA térmicamente mejorado de 11.9 mm × 16 mm × 3.32 mm. El DC2820A tiene un amplio rango de voltajes de entrada que funciona de 5.4 V a 40 V. Los rieles de salida están configurados para 5 V, 3.3 V, 1.5 V y 1.2 V, y son programables en resistencias de 0.8 V a 8 V.
Mercados y tecnologías
- aeroespacial y defensa
- Comunicaciones
- Cuidado de la salud
LTM4686
Regulador µModule ultradelgado doble de 10 A e individual de 20 A con administración digital del sistema de alimentación
El LTM4686 es un regulador CC/CC reductor µModule® (micromódulo) doble de 10 A (12 A de pico) o individual de 20 A (24 A de pico) con un tiempo de encendido de 39 ms. Dispone de capacidad de configuración remota y telemetría (supervisión de los parámetros de administración de potencia a través de PMBus: un protocolo de interfaz digital estándar abierto basado en I2C). El LTM4686 se compone de lazos de control analógicos rápidos, circuitos de señal mixta de precisión, EEPROM, MOSFET de potencia, inductores y componentes de soporte.
La interfaz serial de 2 hilos del LTM4686 permite la regulación y secuenciación de tensiones, así como la lectura telemétrica de corrientes, tensiones, potencia, temperatura, tiempo de actividad y valores pico. Las resistencias de banda de pines configuran los ajustes de arranque. La interfaz gráfica de usuario (GUI) LTpowerPlay™, el convertidor USB a PMBus DC1613, el adaptador de programación DC2086 y los Kit de demostración están disponibles. Las aplicaciones que funcionan desde 5 VIN o que suministran 5 VAUX a SVIN deben utilizar el LTM4686-1. De lo contrario, utilice el LTM4686.
El LTM4686, libre de Pb y conforme con RoHS, se encuentra disponible en un encapsulado LGA de 16 mm × 11.9 mm × 1.82 mm.
Aplicaciones
- Optimización del sistema en prototipos y producción
Comunicado de prensa

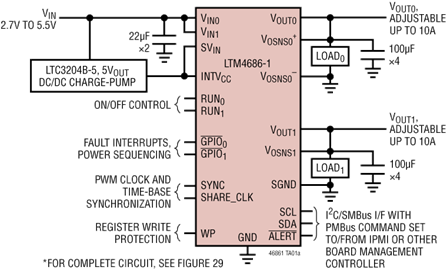

Diagrama de bloques
LTM4686
LTM8074
Regulador silent switcher µModule de 40 VIN,1.2 A
El LTM8074 es un regulador reductor µModule® (módulo de potencia) de 40 VIN, 1.2 A continuos y 1.75 A de pico. La arquitectura Silent Switcher minimiza la EMI a la vez que ofrece una alta eficiencia a frecuencias de hasta 2.2 MHz. El paquete incluye el controlador de conmutación, interruptores de potencia, un inductor y todos los componentes de soporte. El LTM8074 funciona en un rango de voltaje de entrada de 3.2 a 40 V y admite un rango de voltajes de salida de 0.8 a 12 V y un rango de frecuencia de conmutación de 200 kHz a 2.2 MHz, cada uno configurado por una sola resistencia. Solo se necesitan capacitores de filtro de entrada y salida para terminar el diseño.
El encapsulado de perfil bajo permite aprovechar el espacio no utilizado en la parte inferior de las tarjetas de PC para la regulación del punto de carga de alta densidad. El LTM8074 incluye un encapsulado térmicamente mejorado, compacto, sobremoldeado de matriz de rejilla de bolas (BGA), adecuado para el montaje automatizado mediante equipos de montaje en superficie estándar. El LTM8074 cumple con RoHS.
Aplicaciones
- Regulación de baterías para uso automotriz
- Alimentación de productos portátiles
- Regulación de alimentación distribuida
- Insumos industriales
- Regulación de transformadores de pared
Nota del diseño:
Diagrama de bloques
LTM8074
DC2753A
Kits de desarrollo compatible con LTM8074
El circuito de demostración 2753A incluye el regulador LTM8074EY µModule, un pequeño regulador reductor de alto rendimiento y eficiencia con la arquitectura Silent Switcher®. El DC2753A tiene un rango de voltaje de entrada y funciona con 3.4 V a 40 V y es capaz de producir una corriente de salida de hasta 1.2 A. El voltaje de salida se puede programar de 0.78 V a 15 V. El LTM8074EY es un regulador CC/CC de punto de carga completo en un encapsulado BGA térmicamente mejorado de 4 mm × 4 mm × 1.82 mm que solo necesita unos pocos capacitores de entrada y salida.
Los rendimientos de EMI radiada de la tarjeta (con filtro EMI) se muestran en la Figura 6 y la Figura 7. La tarjeta Demo también tiene instalado un filtro EMI conducido. Para utilizar el filtro EMI conducido, la entrada debe estar vinculada a VEMI, no a VIN. Ahora se puede añadir un inductor L2, que es un puente de 0 Ω en la placa por defecto, en el filtro EMI para reducir aún más la emisión conducida.
Mercados y tecnologías
- Aeroespacial y defensa
- Instrumentación y medición
- Cuidado de la salud
LTM4691
Regulador µModule CC/CC reductor doble de 2 A de bajo VIN y alta eficiencia
El LTM4691 es una fuente de alimentación de CC/CC completa en modo conmutado de salida doble de 2 A en un diminuto encapsulado LGA de 3 mm × 4 mm × 1.18 mm y un encapsulado BGA de 3 mm × 4 mm × 1.48 mm. El paquete incluye el controlador de conmutación, los FET de potencia, inductores y todos los componentes de soporte. El LTM4691, que funciona en un rango de voltajes de entrada de 2.25 V a 3.6 V, admite dos salidas con un rango de voltaje de entrada de salidas programables de 0.5 V a 2.5 V, establecido por resistencias externas. Su diseño de alta eficiencia genera hasta 2 A de corriente continua en cada salida. Solo se necesitan capacitores de entrada y salida voluminosos.
El LTM4691 funciona en modo continuo forzado en modo de salto de pulsos para obtener un bajo nivel de ruido o en modo ráfaga para obtener una alta eficiencia con cargas ligeras. La frecuencia de conmutación típica del reductor es de 2 MHz y se puede sincronizar de 1 MHz a 3 MHz. Su alta frecuencia de conmutación y una arquitectura en modo corriente permiten una respuesta transitoria muy rápida a los cambios de línea y carga sin perder la estabilidad.
Otras características incluyen umbrales de funcionamiento de precisión, una señal PGOOD, protección contra sobrevoltajes de salida, desconexión térmica y protección de salida contra cortocircuitos. El LTM4691 está libre de Pb y cumple con RoHS.
Aplicaciones
- Telecomunicaciones, redes y equipos industriales
- Regulación del punto de carga
- Suministros de núcleos FPGA y ASIC
Nota del diseño
Diagrama de bloques
DC2910A
Kits de desarrollo compatible con LTM4691
El circuito de demostración 2910A es un convertidor CC/CC de µModule de bajo VIN, alta eficiencia y salida doble de 2 A. La placa funciona por defecto a una frecuencia fija de 2 MHz y se puede sincronizar de 1 MHz a 3 MHz a través del pin MODE/SYNC. Gracias a su alta frecuencia de conmutación y una arquitectura en modo corriente, se puede obtener una respuesta transitoria rápida a los cambios de línea y carga sin perder la estabilidad. El DC2910A se puede utilizar en modo continuo forzado o modo de omisión de impulsos para obtener un bajo nivel de ruido o en modo ráfaga para obtener una alta eficiencia con cargas ligeras. La tarjeta de demostración incluye el LTM4691, disponible en un encapsulado LGA de perfil bajo de 3 mm x 4 mm x 1.2 mm. Consulte la Hoja de datos del LTM4691 para obtener información más detallada.
MAXM17552
Módulo de alimentación reductor compacto de 4 V a 60 V, 100 mA
La serie Himalaya de circuitos integrados reguladores de voltaje y módulos de potencia permite soluciones para fuentes alimentación más frías, pequeñas y sencillas. El MAXM17552 es un módulo de potencia CC-CC de alta eficiencia, sincrónico y reductor, con un controlador integrado, MOSFET, componentes de compensación e inductor que funciona en un amplio rango de voltaje de entrada. El módulo funciona con un voltaje de entrada de 4 V a 60 V y genera una corriente de salida de hasta 100 mA en un voltaje de salidas programables de 0.9 V a 5.5 V. El módulo reduce de forma significativa la complejidad del diseño y los riesgos de fabricación y ofrecen una verdadera solución de fuente de alimentación “plug and play” y reducen el tiempo de salida al mercado.
El MAXM17552 emplea la arquitectura de control en modo de corriente pico. Para reducir la corriente de entrada, el dispositivo ofrece una función de arranque suave que incluye un tiempo de arranque suave por defecto de 5.1 ms.
El MAXM17552 está disponible en un paquete uSLIC™ que ocupa poco espacio, es compacto y tiene 10 pines de 2.6 mm × 3 mm × 1.5 mm.
Aplicaciones
- Sensores de potencia de lazo de corriente de 4 mA a 20 mA
- Equipos alimentados por batería
- HVAC y control de edificios
- Sensores y codificadores industriales
- Sustitución de LDO

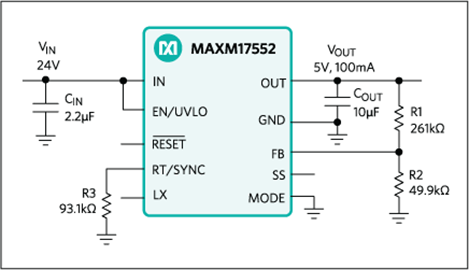

Diagrama de bloques
MAXM17552EVKIT
Kits de desarrollo compatible con MAXM17552
El kit de evaluación (kit EV) MAXM17552 es un circuito de demostración del módulo de potencia de conmutación CC-CC síncrono reductor en modo corriente, ultrapequeño y de alta eficiencia MAXM17552. El kit EV funciona con un amplio voltaje de entrada de 14 V a 60 V y produce una corriente de carga de hasta 100 mA con un voltaje de salida de 5 V. El kit EV está programado para conmutar a una frecuencia de 450 kHz. El módulo es sencillo de usar y fácil de configurar con mínimos componentes externos. Incluye la protección de límite de corriente pico ciclo a ciclo, bloqueo por bajo voltaje (EN/UVLO) y desconexión térmica.
Aplicaciones
- Sensores de potencia de lazo de corriente de 4 mA a 20 mA
- Sustitución de LDO de alto voltaje
- HVAC y control de edificios
- Sensores industriales
- Codificador del motor
LTM4661
Regulador elevador µModule de 15 V, 4 A
El LTM4661 es un regulador µModule® (módulo de potencia) síncrono elevador en modo conmutado en un encapsulado BGA de 6.25 mm × 6.25 mm × 2.42 mm. El paquete incluye el controlador de conmutación, los FET de potencia, un inductor y todos los componentes de soporte. El LTM4661 funciona con un voltaje de entrada de 1.8 V a 5.5 V, hasta 0.7 V después del arranque, y regula un voltaje de salida de 2.5 V a 15 V establecido por una resistencia externa. Produce una corriente de conmutación de hasta 4 A. Solo se necesitan capacitores de entrada y salida voluminosos.
La frecuencia de conmutación de 1 MHz del LTM4661 y la arquitectura de salida sencilla bifásica permiten una respuesta transitoria rápida a los cambios de línea y carga, así como una reducción significativa del voltaje de ondulación de salida. Admite sincronización de frecuencia, funcionamiento PolyPhase® y funcionamiento en modo ráfaga seleccionable. El LTM4661 incluye una desconexión de salida real durante la desconexión y un límite de corriente de irrupción durante el arranque. También tiene protección contra cortocircuitos, sobretensiones y sobretemperaturas.
Aplicaciones
- Amplificadores de potencia de microondas RF
- Motores de CC alimentados por batería
- Transceptores de telecomunicaciones de bus de 3.3 V
Diagrama de bloques
DC2569A
Kits de desarrollo compatible con LTM4661
El circuito de demostración 2569A es un regulador elevador ultradelgado de µModule que incluye el LTM4661. El DC2569A funciona con una entrada de 1.8 V a 5.5 V y produce una salida de 12 V, 1 A a partir de una entrada de 5 V. Además, el LTM4661 tiene una referencia de voltaje de precisión, que puede generar un voltaje de salida con una tolerancia del 3 % en todas las condiciones de funcionamiento. La frecuencia de conmutación de 1 MHz da como resultado un circuito pequeño y eficiente. El convertidor funciona con una sola fase en modo ráfaga y alcanza una eficiencia superior al 90 % con una carga de 100 mA. El circuito de demostración se puede modificar fácilmente para generar diferentes voltajes de salida.
Herramientas y simulaciones

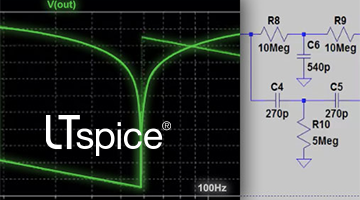

LTspice
