709296001003006

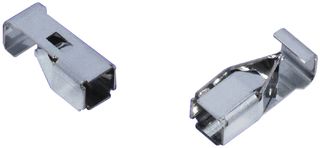

Contacto, Serie Poke Home 70-9296, Hembra, Soldable, Conectores WTB Poke Home serie 70-9296, 18 AWG

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.

No. Parte Fabricante:
709296001003006
No. Parte Newark
07X2388
Rango de productos
Serie Poke Home 70-9296
Hoja de datos técnicos:
709296001003006   Datasheet
Ver todos los documentos técnicos

Selector de rango de producto (Serie Poke Home 70-9296)

Ver todo de este rango de productos

Resumen del producto

The 709296001003006 is a 1-way 3mm Wire-to-board Socket Contact made of phosphor bronze with tin-plated finish. The unique contact design of 70-9296 series integrates several key features within the stamping to facilitate SMT pickup, wire guidance, high force retention and easy wire removal. This family of 3mm closed box contacts accept either solid or stranded wires ranging from 28 to 12AWG with current ratings up to 20A. Once the contacts are soldered onto the PCB, wires need to be stripped to length (twisted if stranded) and inserted into the open end of the box contact. As the wires are pushed in, upper and lower tines guide the wire down the center of the contact deflecting the right and left contact tines until the wire reaches the wire stop. Wires can be removed by twisting the wire out and or using a small blade removal tool to help release some of the contact force.
  • Dual Beam box contact provides maximum mechanical stability and wire retention
  • Staged current rating based on AWG, maximum is 20A
  • Increased functionality with the single contact placement ability

Aplicaciones

Industrial

Información del producto

¿Quieres ver productos similares? Selecciona tus atributos requeridos a continuación y haz clic en el botón ×


:
Serie Poke Home 70-9296

:
Hembra

:
Soldable

:
Conectores WTB Poke Home serie 70-9296

:
18AWG

:
26AWG

:
12A

:
Bronce Fosforado

:
Contactos con Recubrimiento de Estaño

Encontrar productos similares Elija y modifique los atributos anteriores para encontrar productos similares.

Documentos técnicos (3)

3,157 En stock

Realice su pedido antes de las 20:00 horas

Envío el mismo día

Para ordenar más que el inventario indicado, comuníquese con el departamento de ventas

Disponible en la cantidad indicada

$0.39

El precio no está disponible. Por favor Contáctese con Servicio al cliente.

Precio para:
Each (Supplied on Cut Tape)
Múltiple: 1 Mínimo: 1
Cantidad Precio en USD Su Precio en USD


1+ $0.39
Precio promocional
Precio de contrato
Precio exclusivo de la web
Precio de contrato exclusivo de la web

50+ $0.343
Precio promocional
Precio de contrato
Precio exclusivo de la web
Precio de contrato exclusivo de la web

100+ $0.293
Precio promocional
Precio de contrato
Precio exclusivo de la web
Precio de contrato exclusivo de la web

500+ $0.278
Precio promocional
Precio de contrato
Precio exclusivo de la web
Precio de contrato exclusivo de la web

1000+ $0.225
Precio promocional
Precio de contrato
Precio exclusivo de la web
Precio de contrato exclusivo de la web
