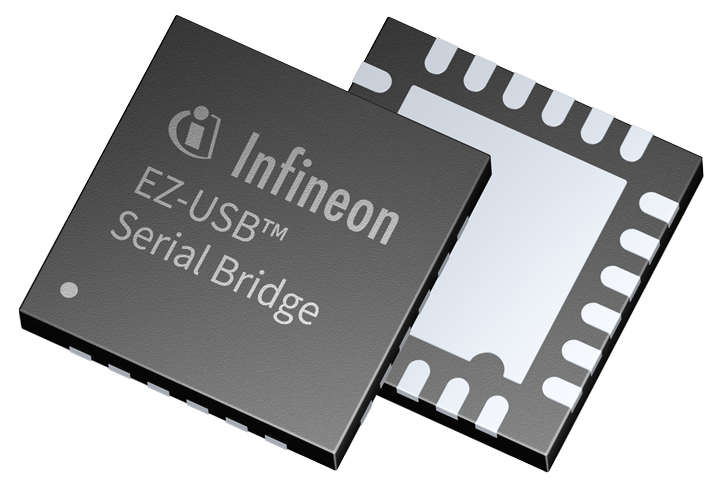

Controladores de puente seriales EZ-USB™

Puente UART de dos canales, I2C o SPI a USB

Controladores de puente a velocidad máxima con opciones configurables y de función fija

Potencie el USB 2.0 con los controladores de puente seriales EZ-USB™ de Infineon Son los primeros de la industria en ofrecer canales en serie configurables (hasta 2) para interfaces UART/SPI/I2C, con el menor consumo de la industria en modo de espera (5 uA).

Los controladores de puente seriales EZ-USB™ integran la tecnología de detección táctil capacitiva CAPSENSE™ líder en la industria (para interruptores sensibles al tacto) y la especificación de carga de batería USB-IF ver. 1.2 (para detectar la fuente de alimentación en el puerto USB).

La solución a los problemas comunes de diseño

Los ingenieros se enfrentan a diferentes retos al implementar USB en sus aplicaciones:

  • La implementación de USB es compleja y exige tiempo
  • Los dispositivos USB deben ser interoperables con los hosts y hubs USB
  • El desarrollo de firmware USB requiere un gran conocimiento del estándar USB
  • Los controladores USB deben funcionar con todos los sistemas operativos host populares

Al utilizar el controlador de puente serial EZ-USB™ de Infineon, los ingenieros pueden superar esos desafíos de diseño.

Comprar ahora

Características y ventajas del producto:

  • Puente UART de dos canales, I2C o SPI a USB
  • Soporte para hasta ocho botones CAPSENSE™
  • Compatible con BCD para la carga de batería USB-IF v1.2
  • Regulador, oscilador y resistencias de terminación integrados
  • Soporte de controladores para los principales sistemas operativos:
    • Windows (Vista/XP/CE/8/7)
    • Mac OS X 10.6 y posteriores
    • Linux kernel 2.6.35 y posteriores
    • Android Gingerbread y posteriores
  • Utilidad de configuración para VID/PID e interfaces en serie
  • Paquetes disponibles
    • 24-QFN (4 x 4 x 0.55 mm)
    • 32-QFN (5 x 5 x 1.0 mm)
Diagrama de bloques

Haga clic para ampliar la imagen

Resumen de la cartera

Diagrama de bloques

Haga clic para ampliar la imagen

Aplicaciones clave

Dispositivos IoTSoluciones genéricas USB a UARTControladores USB billboard
Puerta de enlace inalámbrica de IoTLector de tarjeta NFCLlaves para USB tipo C
Enrutador inalámbrico de IoTImpresora de kioscoEstaciones de conexión
Arranque automáticoMonitores
Escáner de huellas dactilares UART

Recursos

Tarjetas de Evaluación EZ-USB™

Kit de diseño de referencia para CYUSBS232 USB-UART LP

CYUSBS232 RDK es un kit de bajo costo para evaluar el controlador de puente LP USB-UART CY7C65213. El kit, junto con su documentación de hardware, sirve como diseño de referencia para aplicaciones como los cables USB a UART. CYUSBS232 RDK es un kit de bajo costo y fácil de usar que muestra las características únicas del controlador de puente LP USB-UART CY7C65213 de Infineon. El kit, junto con su documentación de hardware, sirve como diseño de referencia para aplicaciones como los dispositivos médicos portátiles (por ejemplo, medidores de glucosa en sangre), los cables serie (incluidos los cables USB a UART y RS232) y muchas más que requieren conectividad USB.

Comprar ahora

Descargar la hoja de datos

Guía de inicio rápido

Kit de desarrollo de CYUSBS234 USB a serial (de un canal)

CYUSBS234 DVK ayuda a evaluar las características del controlador de puente USB a serial de un canal, CY7C65211. El DVK proporciona una placa de cobre en la PCB para evaluar la función CAPSENSE™, un conjunto de EEPROM para evaluar las interfaces I2C y SPI, un controlador de línea RS232 para evaluar las interfaces UART. Los controladores de puente USB a serial de Infineon son ideales para aplicaciones como dispositivos médicos portátiles (por ejemplo, medidores de glucosa en sangre), terminales de punto de venta, cables serie (incluidos los cables USB a UART y RS232) y muchas otras aplicaciones que requieren conectividad USB.

Comprar ahora

Descargar la hoja de datos

Guía de inicio rápido

Kit de desarrollo de CYUSBS236 USB a serial (de dos canales)

El kit de desarrollo CYUSBS236 (DVK) ayuda a evaluar las características del controlador de puente USB a serial de dos canales, CY7C65215. El DVK proporciona dos placas de cobre en la PCB para evaluar las funciones CAPSENSE™, dos pares de EEPROM para evaluar las interfaces I2C y SPI, dos controladores de línea RS232 para evaluar las interfaces UART. Los controladores de puente USB a serial de Infineon son ideales para aplicaciones como dispositivos médicos portátiles (por ejemplo, medidores de glucosa en sangre), terminales de punto de venta, cables serie (incluidos los cables USB a UART y RS232) y muchas otras aplicaciones que requieren conectividad USB.

Comprar ahora

Descargar la hoja de datos

Guía de inicio rápido

Controladores de puente asociados

USB-UART

Comprar ahora
DescripciónNúmero de pieza del fabricante
CONTROLADOR DE PUENTE LP USB-UARTCY7C65213-32LTXIT
CONTROLADOR DE PUENTE DE DOS CANALES USB-UARTCY7C65223D-32LTXIT
CONTROLADOR DE PUENTE LP USB-UARTCY7C65213A-28PVXI
CONTROLADOR DE PUENTE LP USB-UARTCY7C65213A-32LTXI
CONTROLADOR DE PUENTE LP USB-UARTCY7C65213A-28PVXIT
CONTROLADOR DE PUENTE DE UN CANAL USB-UARTCY7C65223-24LTXIT
CONTROLADOR DE PUENTE LP USB-UARTCY7C65213A-32LTXIT
CONTROLADOR DE PUENTE DE UN CANAL USB-UARTCY7C65223-24LTXI
CONTROLADOR DE PUENTE DE DOS CANALES USB-UARTCY7C65223D-32LTXI

USB BILLBOARD

Comprar ahora
DescripciónNúmero de pieza del fabricante
CONTROLADOR DE PUENTE DE UN CANAL USB BILLBOARDCY7C65210-24LTXI
CONTROLADOR DE PUENTE DE UN CANAL USB BILLBOARDCY7C65210A-24LTXI
CONTROLADOR DE PUENTE DE DOS CANALES USB BILLBOARDCY7C65217-24LTXI
CONTROLADOR DE PUENTE DE UN CANAL USB BILLBOARDCY7C65210-24LTXIT
CONTROLADOR DE PUENTE DE UN CANAL USB BILLBOARDCY7C65210A-24LTXIT
CONTROLADOR DE PUENTE DE DOS CANALES USB BILLBOARDCY7C65217A-24LTXI

USB-I2C

Comprar ahora
DescripciónNúmero de pieza del fabricante
CONTROLADOR DE PUENTE DE UN CANAL USB-I2CCY7C65216-24LTXIT
CONTROLADOR DE PUENTE DE DOS CANALES USB-I2CCY7C65216D-32LTXIT
CONTROLADOR DE PUENTE DE UN CANAL USB-I2CCY7C65216-24LTXI
CONTROLADOR DE PUENTE DE DOS CANALES USB-I2CCY7C65216D-32LTXI

USB-SPI

Comprar ahora
DescripciónNúmero de pieza del fabricante
CONTROLADOR DE PUENTE DE DOS CANALES USB-SPICY7C65214D-32LTXIT
CONTROLADOR DE PUENTE DE UN CANAL USB-SPICY7C652148-24LTXI
CONTROLADOR DE PUENTE DE DOS CANALES USB-SPICY7C65214D-32LTXI
CONTROLADOR DE PUENTE DE UN CANAL USB-SPICY7C652148-24LTXIT

USB-SERIAL CONF

Comprar ahora
DescripciónNúmero de pieza del fabricante
CONTROLADOR DE PUENTE DE UN CANAL USB-SERIAL CONFCY7C65211A-24LTXI
CONTROLADOR DE PUENTE DE UN CANAL USB-SERIAL CONFCY7C65211A-24LTXIT
CONTROLADOR DE PUENTE DE UN CANAL USB-SERIAL CONFCY7C65211-24LTXIT
CONTROLADOR DE PUENTE DE DOS CANALES USB-SERIAL CONFCY7C65215A-32LTXIT
