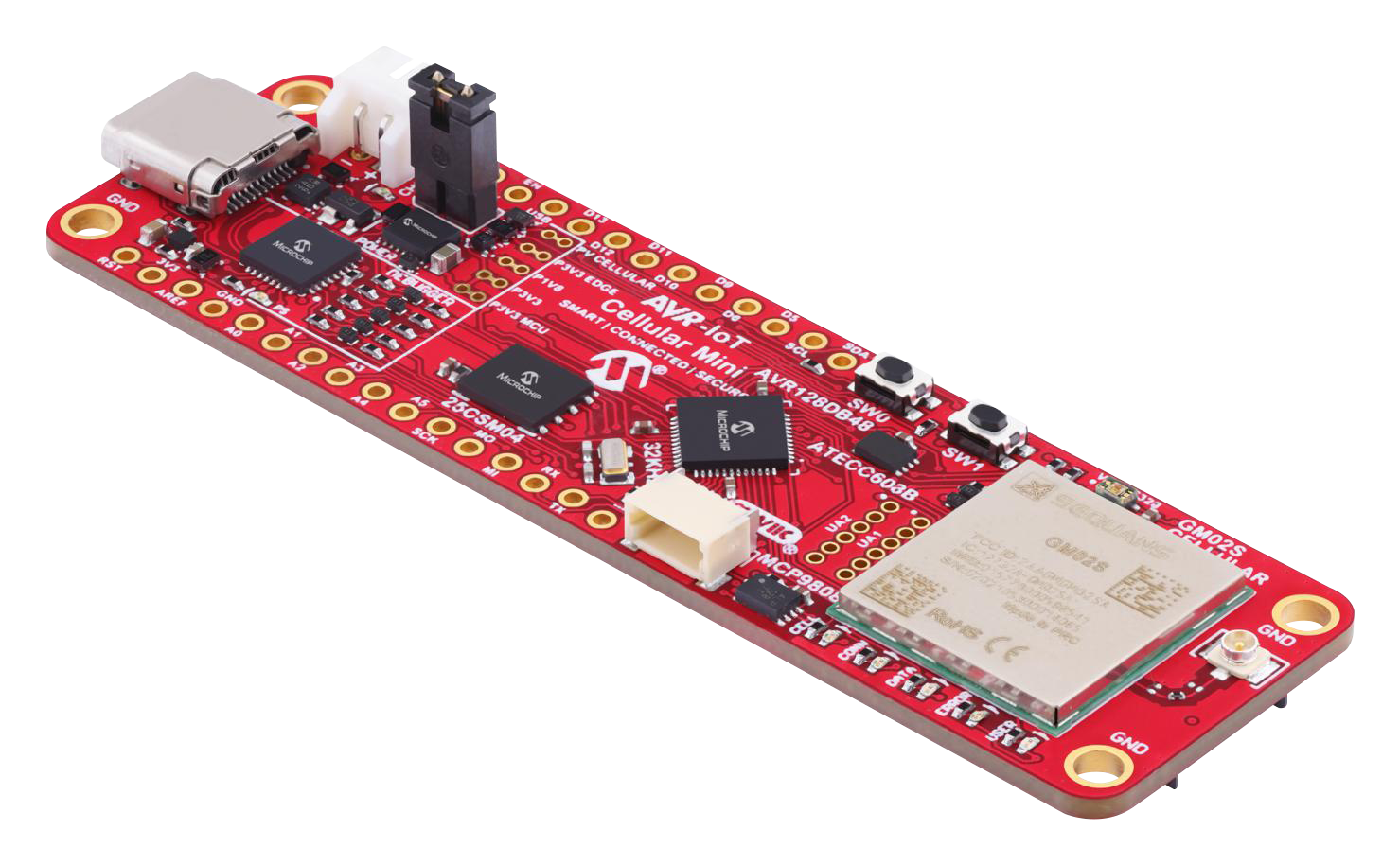

Placa de desarrollo
celular miniatura AVR-IoT
Una placa de desarrollo para crear
prototipos de aplicaciones celulares de IoT
Descripción general

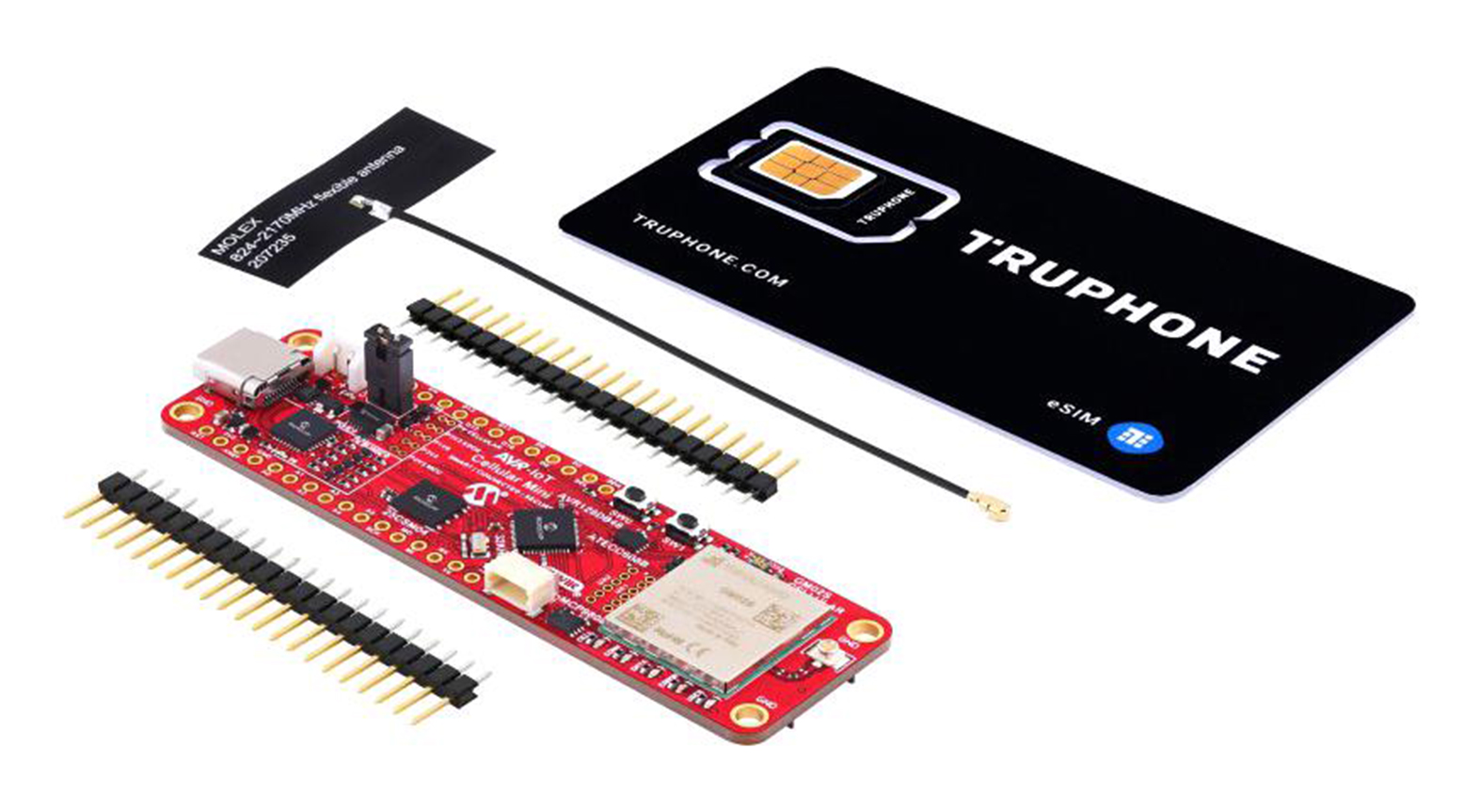

La placa de desarrollo celular miniatura AVR-IoT es una plataforma de hardware para evaluar y desarrollar soluciones de IoT con el microcontrolador AVR128DB48 AVR® de Microchip, el elemento seguro ATECC608B y el módulo celular Sequans Monarch 2 GM02S. Con la placa de desarrollo se incluye una tarjeta SIM de Truphone con 150 MB de datos lista para ser activada.
El Sequans Monarch 2 GM02S requiere una conexión a una red celular con capacidad LTE-M. Con una conexión a una red celular capaz, el ATECC608B se puede utilizar para autenticar el hardware con la nube para identificar cada placa de forma única.
Fuera de la caja, la MCU viene precargada con una imagen de firmware que le permite conectarse rápidamente y enviar datos a Microchip Sandbox en AWS utilizando los sensores de color y temperatura integrados. Una vez que esté preparado para construir su propio diseño personalizado, puede comenzar fácilmente con el desarrollo utilizando el Arduino. La placa celular miniatura AVR-IoT es totalmente compatible con Arduino a través de una biblioteca construida sobre DxCore de código abierto.
La placa celular miniatura AVR-IoT es una placa de desarrollo de Microchip para crear aplicaciones de IoT.
Aplicaciones
Compatibilidad completa con Arduino a través de una biblioteca construida sobre DxCore de código abierto
Todos los elementos básicos para crear aplicaciones de IoT seguras (microcontrolador AVR®, elemento seguro y un módem celular)
Tarjeta Sim gratuita de 150 MB por 90 días de Truphone, que brinda cobertura en muchos países
Antena incluida en la caja
Depurador integrado, sin necesidad de ninguna herramienta externa
Circuito de carga de la batería con conectores
Soporte de AWS completo con un fácil aprovisionamiento a través de la herramienta de aprovisionamiento de IoT
Construida y diseñada para que sea familiar para los creadores, con un factor de forma de Adafruit feather y un conector qwiic/stemma
La placa se centra en ser accesible y fácil de usar para los creadores. Posee el factor de forma Adafruit Feather y puede conectarse a los sensores mediante un bus I2C qwiic/Stemma.
Hardware
El diagrama de bloques ofrece una descripción general de los componentes de la placa. Los componentes principales son:
- Microcontrolador: AVR128DB48
- Microcontrolador AVR® de Microchip. Cuenta con 128K de flash, E/S multivoltaje y un conjunto de amplificadores operacionales internos.
- Elemento seguro: ECC608B
- Un circuito integrado criptográfico que brinda protocolos de seguridad y almacenamiento seguro de claves privadas.
- Módem celular: Sequans monarch 2
Diagrama de bloques
Haga clic para agrandar la imagen
Características
- Microcontrolador AVR128DB48 AVR®
- Dispositivo CryptoAuthentication™ ATECC608B
- EEPROM de serie 25CSM04 - 4 Mb
- Módulo celular Sequans monarch 2 GM02S
- Antena flexible celular de 824 MHz a 2170 MHz
- Tarjeta SIM prepaga de Truphone - 150 MB de datos incluidos
- Portatarjetas Nano SIM
- Huella de la eSIM
- LED de cinco usuarios
- Dos botones mecánicos
- Cristal de 32,768 kHz VMK3-9002
- Sensor de color VEML3328
- Sensor de temperatura MCP9808
- Conector de borde compatible con Adafruit feather
- Conector Qwiic® I2C
- Depurador integrado
- Identificación de la placa en Microchip studio y Microchip MPLAB® X
- Un LED verde de encendido y estado
- Puerto de serie virtual (USB CDC)
- Dos canales del analizador lógico (GPIO de depuración)
- Compatible con Arduino con su propia biblioteca de Arduino celular
- Opciones de alimentación por USB, batería y entrada externa
- Cargador de baterías Li-Ion/LiPo MCP73830 con LED de estado de carga
- Dos dominios de potencia fijos, 1.8 V y 3.3 V
Placa de desarrollo celular miniatura AVR IoT
Placa celular miniatura, AVR128DB48, ATECC608B, familia atmega, megaAVR

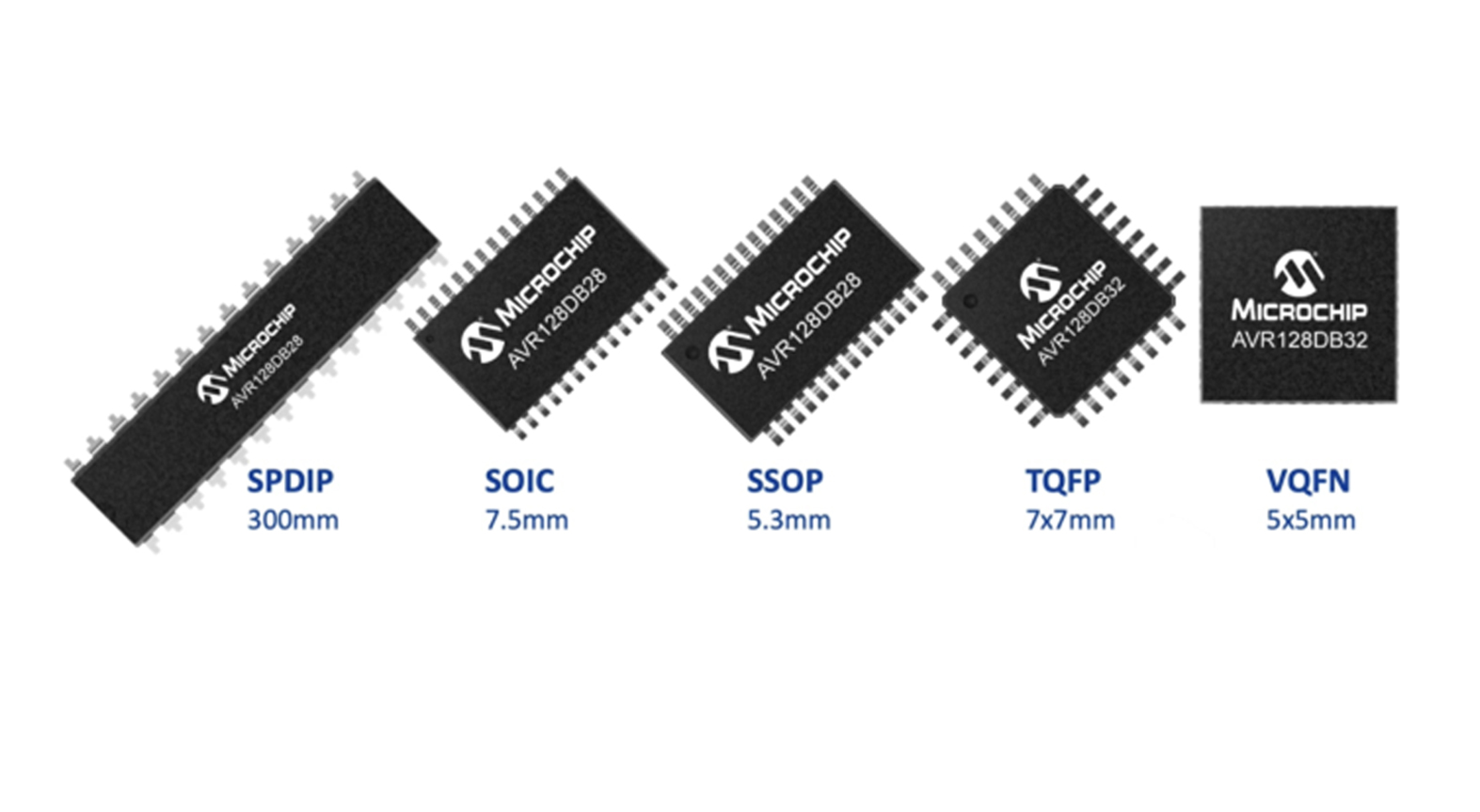

Familia de MCU AVR128DB
La placa celular miniatura AVR-IoT se basa en la nueva familia de MCU AVR128DB de Microchip
