MOSFET de señal pequeña para aplicaciones portátiles

MOSFET de señal pequeña de gran volumen para aplicaciones portátiles en paquetes WLCSP y DFN sin plomo

MOSFET de señal pequeña

MOSFET de señal pequeña para aplicaciones portátiles, como controladores de relés, circuitos de conmutación, convertidores CC/CC y más. Ofrecemos una amplia gama de opciones de paquete, desde los paquetes más pequeños, como el DFN0606, hasta el DFN2020M-6 ultradelgado sin plomo. Opciones óptimas entre el canal N y el canal P con una variedad de rangos de RDS(on).

Características clave

  • Voltaje de umbral bajo
  • Conmutación muy rápida
  • Presentamos el MOSFET DFN más pequeño de 0.63x0.33x0.25 mm y el paquete SMD DFN2020M-6 ultradelgado sin plomo
  • El mejor RDS(on) bajo de su clase

Aplicaciones

  • Controlador de relé
  • Controlador de línea de alta velocidad
  • Interruptor de carga del lado alto
  • Circuitos de conmutación
  • Conmutador de batería
  • Conmutador de carga para dispositivos portátiles
  • Convertidores CC/CC
  • Administración de energía en dispositivos portátiles accionados por batería
  • Administración de potencia informática

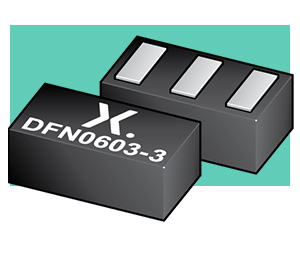

PMX100UN

PMX100UN

Transistor de efecto de campo (FET) de modo de mejora de canal N de 20 V en un dispositivo de montaje en superficie (SMD) ultrapequeño DFN0603-3 (SOT8013) sin plomo y que utiliza la tecnología Trench MOSFET

12NCPartes calificadas para uso automotriz disponiblesComprar ahoraDescargar hoja de datos
9346 624 05317NComprar ahoraDescargar
PMX100UNZ

PMX100UNZ

Transistor de efecto de campo (FET) de modo de mejora de canal N de 20 V en un dispositivo de montaje en superficie (SMD) ultrapequeño DFN0603-3 (SOT8013) sin plomo y que utiliza la tecnología Trench MOSFET

12NCPartes calificadas para uso automotriz disponiblesComprar ahoraDescargar hoja de datos
9346 624 08317NComprar ahoraDescargar
PMX400UP

PMX400UP

Transistor de efecto de campo (FET) de modo de mejora de canal P de 20 V en un dispositivo de montaje en superficie (SMD) ultrapequeño DFN0603-3 (SOT8013) sin plomo que utiliza la tecnología Trench MOSFET

12NCPartes calificadas para uso automotriz disponiblesComprar ahoraDescargar hoja de datos
9346 624 06317NComprar ahoraDescargar
PMPB07R3EN

PMPB07R3EN

Transistor de efecto de campo (FET) de modo de mejora de canal N de 30 V en un paquete de plástico de dispositivo de montaje en superficie (SMD) DFN2020M-6 (SOT1220-2) de media potencia sin plomo y que utiliza la tecnología Trench MOSFET con RDSon [máx.] @ VGS = 10 V (mΩ): 8.6 y RDSon [máx.] @ VGS = 4.5 V (mΩ): 12

12NCPartes calificadas para uso automotriz disponiblesComprar ahoraDescargar hoja de datos
934662428115NComprar ahoraDescargar
PMCA14UN

PMCA14UN

Transistor de efecto de campo (FET) de modo de mejora de canal N de 12 V en un paquete de dispositivo de montaje en superficie (SMD) ultrapequeño DSN1010-3 (SOT8007) sin plomo y que utiliza la tecnología Trench MOSFET

12NCPartes calificadas para uso automotriz disponiblesComprar ahoraDescargar hoja de datos
934661653315NComprar ahoraDescargar
PMCM6501UPE

PMCM6501UPE

Transistor de efecto de campo (FET) de modo de mejora de canal P de 20 V en un paquete de tamaño de chip a nivel de oblea (WLCSP) de 6 topes que utiliza la tecnología Trench MOSFET

12NCPartes calificadas para uso automotriz disponiblesComprar ahoraDescargar hoja de datos
934070324023NComprar ahoraDescargar
PMCM4401UNE

PMCM4401UNE

Transistor de efecto de campo (FET) de modo de mejora de canal N de 20 V en un paquete de tamaño de chip a nivel de oblea (WLCSP) de 4 topes y que utiliza la tecnología Trench MOSFET

12NCPartes calificadas para uso automotriz disponiblesComprar ahoraDescargar hoja de datos
934070325084NComprar ahoraDescargar
PMCM4401VPE

PMCM4401VPE

Transistor de efecto de campo (FET) de modo de mejora de canal P de 12 V en un paquete de tamaño de chip a nivel de oblea (WLCSP) de 4 topes que utiliza la tecnología Trench MOSFET

12NCPartes calificadas para uso automotriz disponiblesComprar ahoraDescargar hoja de datos
93406887408NComprar ahoraDescargar
PMCM6501UNE

PMCM6501UNE

Transistor de efecto de campo (FET) de modo de mejora de canal N de 20 V en un paquete de tamaño de chip a nivel de oblea (WLCSP) de 6 topes y que utiliza la tecnología Trench MOSFET

12NCPartes calificadas para uso automotriz disponiblesComprar ahoraDescargar hoja de datos
934070323023NComprar ahoraDescargar
PMCM4402UPE

PMCM4402UPE

Transistor de efecto de campo (FET) de modo de mejora de canal P de 20 V, en un paquete de tamaño de chip a nivel de oblea (WLCSP) de 4 topes y que utiliza la tecnología Trench MOSFET con RDSon [máx.] @ VGS = 4.5 V (mΩ): 80 y RDSon [máx.] @ VGS = 2.5 V (mΩ): 110

12NCPartes calificadas para uso automotriz disponiblesComprar ahoraDescargar hoja de datos
934070415084NComprar ahoraDescargar
PMH550UPE

PMH550UPE

Transistor de efecto de campo (FET) de modo de mejora de canal P de 20 V en un paquete de plástico de dispositivo de montaje en superficie (SMD), DFN0606-3 (SOT8001) ultrapequeño sin plomo y que utiliza la tecnología Trench MOSFET

12NCPartes calificadas para uso automotriz disponiblesComprar ahoraDescargar hoja de datos
935690959125NComprar ahoraDescargar
PMH600UNE

PMH600UNE

Transistor de efecto de campo (FET) de modo de mejora de canal N de 20 V en un paquete de plástico de dispositivo de montaje en superficie (SMD) DFN0606-3 (SOT8001) ultrapequeño sin plomo y que utiliza la tecnología Trench MOSFET con RDSon [máx.] @ VGS = 4.5 V (mΩ): 620 y RDSon [máx.] @ VGS = 2.5 V (mΩ): 710

12NCPartes calificadas para uso automotriz disponiblesComprar ahoraDescargar hoja de datos
934660487125NComprar ahoraDescargar
PMH260UNE

PMH260UNE

Transistor de efecto de campo (FET) de modo de mejora de canal N de 20 V en un paquete de plástico de dispositivo de montaje en superficie (SMD) DFN0606-3 (SOT8001) ultrapequeño sin plomo y que utiliza la tecnología Trench MOSFET con RDSon [máx.] @ VGS = 4.5 V (mΩ): 310 y RDSon [máx.] @ VGS = 2.5 V (mΩ): 420

12NCPartes calificadas para uso automotriz disponiblesComprar ahoraDescargar hoja de datos
934661483125NComprar ahoraDescargar
NX138BKH

NX138BKH

Transistor de efecto de campo (FET) de modo de mejora de canal N de 60 V en un paquete de plástico de dispositivo de montaje en superficie (SMD) DFN0606-3 (SOT8001) ultrapequeño sin plomo y que utiliza la tecnología Trench MOSFET con RDSon [máx.] @ VGS = 10 V (mΩ): 1600 y RDSon [máx.] @ VGS = 2.5 V (mΩ): 2700

12NCPartes calificadas para uso automotriz disponiblesComprar ahoraDescargar hoja de datos
934661737125NComprar ahoraDescargar
PMCB60XN

PMCB60XN

Transistor de efecto de campo (FET) de modo de mejora de canal N de 30 V en un paquete de dispositivo de montaje en superficie (SMD) DSN1006-3 (SOT8026) ultrapequeño sin plomo y que utiliza la tecnología Trench MOSFET con RDSon [máx.] @ VGS = 4.5 V (mΩ): 50 y RDSon [máx.] @ VGS = 2.5 V (mΩ): 65

12NCPartes calificadas para uso automotriz disponiblesComprar ahoraDescargar hoja de datos
9346 616 54326NComprar ahoraDescargar
