Introducción a la solución de administración de energía más compacta de la industria

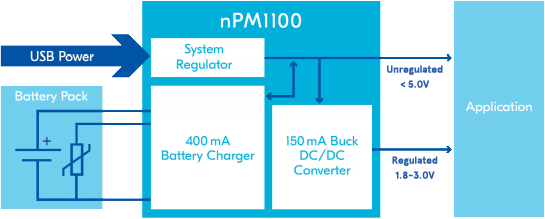

El nPM1100 es un circuito integrado de gestión de potencia (PMIC) especializado con un regulador reductor configurable de modo dual y un cargador de batería integrado. Está diseñado como un componente complementario para los sistemas en chip (SoC) de las series nRF52® y nRF53® de Nordic para garantizar un suministro de energía fiable y una operación estable, mientras que se maximiza la duración de la batería a través de corrientes con alta eficiencia y bajas de reposo. También se puede usar como un dispositivo PMIC genérico para cualquier otra aplicación adecuada. Su factor de formato extremadamente compacto lo hace ideal para dispositivos portátiles avanzados, dispositivos médicos conectados y otras aplicaciones con limitaciones de tamaño. El uso del área de la placa de circuito impreso (PCB) puede ser tan reducida como 23 mm2.

El cargador de batería lineal integrado está diseñado para cargar baterías de iones de litio y de polímero de litio en un voltaje de terminación seleccionable de 4.1 o 4.2 V compatible con celdas químicas con un voltaje nominal de 3.6 y 3.7, respectivamente. Incluye protección térmica de la batería y selección automática de tres modos de carga: goteo automático, corriente constante y voltaje constante. La corriente de carga máxima es seleccionable por resistencia desde 20 mA hasta 400 mA. El cargador también presenta una limitación de la corriente de descarga y cumple con el estándar JEITA. El PMIC es compatible con USB y permite cargar baterías a través de USB, con detección automática del puerto.

El regulador reductor de alta eficiencia puede suministrar hasta 150 mA de corriente a un voltaje de salida seleccionable de 1.8, 2.1, 2.7 o 3.0 V. Se caracteriza por tener un arranque suave y una transición automática entre los modos histerético y de modulación de ancho de pulso (PWM). También permite el modo de PWM forzado para garantizar una operación de energía limpia. La eficiencia de conversión de energía llega hasta el 92 %, mientras se mantiene una huella pequeña de 27 mm2, incluidos los componentes pasivos.

Para leer más información, descargue la descripción del producto nPM1100.

El kit de evaluación (EK) nPM1100 es una herramienta para evaluar el PMIC nPM1100 y evaluar sus características para su aplicación. El kit presenta interruptores para todas las configuraciones seleccionables, botones para entrar y salir del modo de embarcación, USB y cabezales para todos los pin del PMIC.

El EK permite realizar pruebas de las funcionalidades de los PMIC nPM1100 con aplicaciones existentes sin la necesidad de crear hardware personalizado. La placa admite la carga de baterías y aplicaciones de alimentación con los cabezales y los conectores de la batería incluidos.

El kit incluye además botones para entrar y salir del modo de embarcación de los PMIC junto con interruptores DIP para todas las opciones de configuración, como la selección del voltaje de terminación del cargador, el voltaje de salida regulado, la corriente de carga y el límite de corriente VBUS, y la fijación del modo regulador reductor solamente al modo de PWM para una operación más limpia. El kit también incluye indicadores LED de carga y error.

No hay una lógica programable en la placa, por lo tanto, para la configuración, no es necesaria la programación para realizar pruebas con las aplicaciones de hardware existentes.

Para leer más sobre el PMIC nPM1100 y el EK, descargue la descripción del producto nPM1100.
