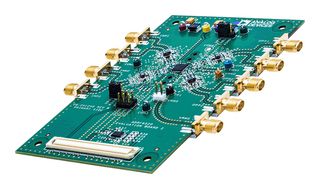

ADRF6520-EVALZ

El ADRF6520-EVALZ es un filtro de paso bajo programable ADRF6520 de doble canal y VGA para espaciado de canales de 2 GHz para placa de evaluación de radios de microondas. El ADRF6520 presenta un modo de derivación de filtro que extiende el ancho de banda a más de 1GHz. La tarjeta de evaluación ADRF6520-EVALZ permite al usuario probar todas las funciones y características que ofrece el ADRF6520, incluido el filtrado de paso bajo, el control de ganancia analógica y los detectores RMS en chip. Los rastros de la ruta de la señal coinciden y se distribuyen intuitivamente en el lado izquierdo y derecho de la placa de evaluación, lo que proporciona una fácil interfaz con otras placas de evaluación. El ADRF6520-EVALZ utiliza una tarjeta controladora SDP-S para programar su puerto de interfaz periférica de señal (SPI) utilizando el software de evaluación ADRF6520.

• Interfaz estándar de un solo extremo
• Interfaz diferencial disponible
• El voltaje de suministro se aplica fácilmente a los bucles de prueba.
• Control de ganancia analógica aplicado a bucles de prueba.
• Salida Vrms a través de SMA o conector de 2 pines
• Señales SPI disponibles a través del encabezado P3

Notas

Los productos ADI solo están autorizados (y vendidos) para su uso por parte del cliente y no deben revenderse ni transmitirse de otro modo a ningún tercero.
