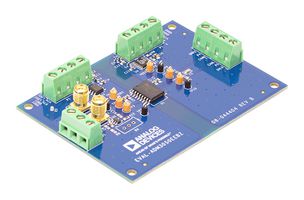

EVAL-ADM3050EEBZ

EVAL-ADM3050EEBZ es una tarjeta de evaluación ADM3050E que permite al usuario evaluar el transceptor básico aislado de señal ADM3050E de 5,7 KV rms para redes de área de controlador (CAN) o CAN con velocidad de datos flexible (CAN FD). La EVAL-ADM3050EEBZ permite que todas las funciones de entrada y salida funcionen sin necesidad de componentes externos. Basado en la tecnología iCoupler® de Analog Devices, Inc., el ADM3050E integra canales de aislamiento de señal de modulación de encendido y apagado (OOK) del lado lógico y un transceptor CAN FD de alta velocidad de datos y bajo retardo de bucle. El EVAL-ADM3050EEBZ viene equipado con el paquete de contorno pequeño estándar (SOIC) ADM3050E de 16 conductores. Para aplicaciones que requieren una distancia de fuga de <gt/>8mm o un espacio de PCB más pequeño, el ADM3050E también está disponible en el paquete SOIC de 8 conductores con mayor distancia de fuga (SOIC IC).

• Transceptor CAN FD aislado de 12 Mbps ADM3050E
• PCB de 2 capas con bajas emisiones radiadas, cumple con la norma EN 55022 clase B
• LDO integrados para suministro de 6 V a 9 V, que proporcionan 5 V al pin VDD1 y al pin VDD2 del ADM3050E
• Conectores de terminales de tornillo
• Conectores SMA para señales pin TXD y pin RXD
