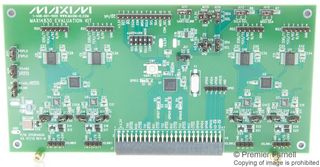

MAX14830EVKIT#

El MAX14830EVKIT# es un kit de evaluación para UART serie cuádruple MAX14830 con FIFO de 128 palabras. El MAX14830 es un transmisor receptor asíncrono universal cuádruple avanzado (UART), cada UART tiene 128 palabras de recepción y transmisión primero en entrar/primero en salir (FIFO) y una interfaz periférica serie (SPI) de alta velocidad o una interfaz de controlador I2C. Cada UART contiene 128 palabras de búfer de recepción y transmisión de primero en entrar/primero en salir (FIFO) que se pueden controlar a través de la interfaz SPI o I2C. Cada uno de los cuatro UART se selecciona mediante direccionamiento en banda SPI o I2C. Cada uno de los cuatro UART puede interactuar con un transceptor IO-Link o un transceptor multiprotocolo RS485/RS232. El kit EV contiene transceptores IO-Link integrados, transceptores multiprotocolo RS485/RS232 e interruptores bipolares/bidireccionales (DPDT) que se utilizan para seleccionar entre el enlace IO y los transceptores RS485/RS232. El kit requiere un controlador y software SPI/I2C suministrados por el usuario.

• El funcionamiento de la fuente de alimentación de 3.3V y +24V requiere 100mA de corriente de cada fuente
• Transceptores IO-Link integrados (MAX14824)
• Transceptores multiprotocolo RS485/RS232 integrados (MAX3160E)
• Conector de PCB para señales compatibles con SPI e I2C suministradas por el usuario
• Conectores de PCB para señales UART (J1)
• Evalúa el MAX14830 en un encapsulado TQFN de 48 pines (7 mm x 7 mm)
• Diseño de PCB probado, completamente ensamblado y probado
