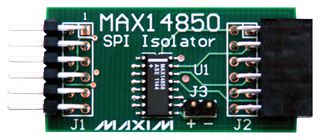

MAX14850PMB1#

El MAX14850PMB1# es un módulo periférico que utiliza el aislador digital MAX14850 para aislar otro módulo basado en SPI o UART de cualquier sistema host que utilice puertos de expansión compatibles con Pmod™ configurables para una interfaz UART o SPI. Este módulo periférico se conecta primero al puerto Pmod del host. Otro módulo basado en UART o SPI conectado a un conector compatible con Pmod de 12 pines en este módulo periférico está aislado galvánicamente del host y referenciado a una fuente de alimentación secundaria conectada a este módulo periférico. El CI es un aislador digital de 6 canales que utiliza la tecnología de proceso patentada de Maxim, cuyo diseño monolítico proporciona una transferencia compacta y de bajo costo de señales digitales entre circuitos con diferentes dominios de potencia. Del total de 6 canales, los 4 canales unidireccionales tienen capacidad de CD a 50Mbps, y 2 de los 4 canales pasan datos a través de la barrera de aislamiento en cada dirección. Los dos canales bidireccionales son de drenaje abierto y cada uno es capaz de velocidades de datos de CD a 2Mbps.

• Aísla los módulos compatibles con Pmod basados en SPI o UART del sistema host
• Velocidades de datos de 2Mbps a 20Mbps o más, según la configuración
• Conector de 2 pines para conectar voltaje externo para módulo aislado
• Aislamiento 600VRMS por 60s
• Aísla cuatro señales SPI o UART y dos señales de control
• Protección contra cortocircuitos en salidas unidireccionales
• Conector macho de 12 pines compatible con Pmod para host
• Conexión hembra compatible con Pmod de 12 pines para aislar el módulo
• Plano de PCB probado
• Completamente ensamblado y probado.
