MAX30101WING#

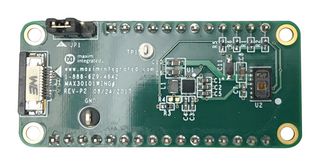

El MAX30101WING# es una placa de expansión (placa de desarrollo rápido) diseñada para desarrollar rápidamente firmware de aplicación para el sensor de oximetría de pulso MAX30101. El MAX30101WING contiene el CI de administración de energía (PMIC) MAX14750A que suministra un riel de alimentación de +1.8V (1V8) al MAX30101 junto con un riel programable de +2.5V a +5 V (VLED) para controlar los LED internos del MAX30101. La tarjeta es compatible con lógica +1.8V y +3.3V (VIO), seleccionable mediante el jumper JP1. El conector de cable plano flexible ZIF permite la integración del MAX30205EVSYS, que cuenta con el sensor de temperatura del cuerpo humano basado en silicio MAX30205. La tarjeta se integra perfectamente con el MAX32630FTHR para permitir la creación y el desarrollo rápidos de prototipos.

• Práctica tarjeta de expansión: Factor de forma DIP de 0.9 x 2.0 pulgadas, compatible con placa de pruebas, compatible con plumas
• PMIC integrado para suministrar voltaje de accionamiento LED
• Oxímetro de pulso y sensor de frecuencia cardíaca de alta sensibilidad MAX30101
• Capacidad de salida de datos rápida: frecuencias de muestreo de hasta 3200sps
• Robusta resistencia a artefactos de movimiento y rango de temperatura de funcionamiento de -40 ˚C a +85 ˚C
• Características del PMIC MAX14750A: Regulador reductor-elevador Micro-IQ de 250mW, corriente de reposo de 1.1µA
• Micro-IQ 100mA LDO, suministra riel 1V8 para el MAX30101
• Voltaje de entrada de 1.71V a 5.5V, salida programable de 0.09V a 4.0V
• Corriente de reposo de 0.9µA, configurable como interruptor de carga, pines de habilitación individuales
• Interfaz de control I2C

Contenido

Tarjeta de expansión MAX30101WING, conector de cable plano flex ZIF.
