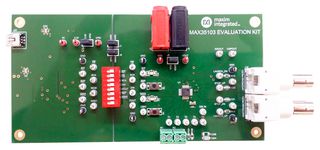

MAX35103EVKIT#

El MAX35103EVKIT# es un kit de evaluación MAX35103 (kit EV) que proporciona el hardware y el software de interfaz gráfica de usuario (GUI) necesarios para evaluar el convertidor de tiempo a digital MAX35103 diseñado para medidores ultrasónicos de calor, agua y gas. El kit EV incluye un MAX35103EHJ+ instalado, así como la interfaz USB a SPI necesaria para comunicarse con el CI. La sección de host USB a SPI del kit EV, junto con el software del kit EV, proporciona un método rápido para ejercitar la funcionalidad del dispositivo. La sección de host USB a SPI del kit EV, junto con el software del kit EV, proporciona un método rápido para ejercitar la funcionalidad del dispositivo. Los conectores BNC incluidos permiten una conexión rápida a transductores piezoeléctricos alojados en un cuerpo de carrete. Los conectores de bloque de terminales proporcionados permiten una fácil conexión a los dos RTD remotos de platino.

• Evaluación sencilla del MAX35103
• Se proporcionan dos transductores piezoeléctricos y dos conexiones RTD.
• Hardware del kit EV opcionalmente alimentado por USB (cable USB incluido)
• Interfaz HID USB
• Software compatible con Windows XP® y Windows® 7
• Plano de PCB probado
• Completamente ensamblado y probado.

Contenido

Tarjeta de circuito que incluye circuitos MAX35103EHJ+ y USB a SPI, cable mini-USB, cuatro puentes de derivación y patas de goma.

Notas

Los productos ADI solo están autorizados (y vendidos) para su uso por parte del cliente y no deben revenderse ni transmitirse de otro modo a ningún tercero.
