A000088

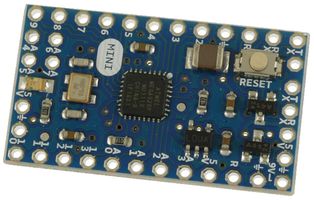

La mini placa Arduino A000088 (sin cabeceras) es una pequeña placa microcontroladora diseñada para ser utilizada en placas y cuando el espacio es escaso. La revisión 05 tiene un nuevo paquete para el ATmega328, que permite que todos los componentes estén en la parte superior del tablero. También tiene un botón de reinicio a bordo. La versión 05 tiene la misma configuración de pin que la revisión 04. La placa Arduino Mini tiene 14 pines digitales de entrada/salida (de los cuales seis se pueden usar como salidas PWM), ocho entradas analógicas y un oscilador de cristal de 16MHz. Se puede programar con el adaptador serial USB u otro adaptador serie USB o RS 232 a TTL.

• ATmega328 MCU con 2KB SRAM, memorias EPROM de 1K
• Oscilador de cristal de 16MHz
• Memoria flash de 32KB de 2KB utilizada para el gestor de arranque
• 40mA de corriente CD por pin de E/S
• 14 pines E/S digitales de los cuales seis pines proporcionan salida PWM
• Nuevo trazo PCB y diseño
• Botón de reinicio integrado

Advertencias

No enciendas el Arduino mini con más de 9V, o conecta la corriente hacia atrás, probablemente lo dañarás.
