3522ZR
Resistencia de Cero Ohms, Puente, 2512 [6432 Metric], Película Gruesa, 3 W, 2.5 A

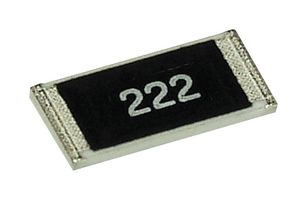

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteCGS - TE CONNECTIVITY
No. Parte Fabricante3522ZR
No. Parte Newark48Y0298
Rango de Producto3522 Series
Hoja de datos técnicos
7,073 En Stock
¿Necesita más?
Entrega en 2-4 días hábiles(UK stock)
Haga el pedido antes de las 9 p.m. EST para un envío normal
| Cantidad | Precio en USD |
|---|---|
| 10+ | $0.385 |
| 25+ | $0.370 |
| 50+ | $0.354 |
| 100+ | $0.346 |
Precio para:Cada (Empaquetado en Cinta Cortada)
Mínimo: 10
Múltiple: 10
$3.85
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteCGS - TE CONNECTIVITY
No. Parte Fabricante3522ZR
No. Parte Newark48Y0298
Rango de Producto3522 Series
Hoja de datos técnicos
Cuerpo / Paquete de Resistencia2512 [6432 Metric]
Tecnología de la ResistenciaPelícula Gruesa
Potencia Nominal3W
Corriente Nominal2.5A
Resistencia, MontajeSurface Mount Device
Rango de Producto3522 Series
Longitud del Producto6.35mm
Ancho del Producto3.2mm
Altura del Producto1.1mm
Temperatura de Trabajo Mín.-55°C
Temperatura de Trabajo Máx.155°C
Sustancia Extremadamente Preocupante (SVHC)No SVHC (21-Jan-2025)
Resumen del producto
The TE Connectivity Type 3522 series are low cost, high power, thick film SMD power resistors. The resistance range includes E24 and E96 decade values from less than 50mohm to 10Mohm. These fixed power resistors are suitable for auto placement in volume and for most applications including high frequency operations owing to short lead structure. They have small size to power ratio.
- Case size is EIA 2512 (6432 metric)
- Power rating of 3W at 70°C
- Maximum rated continuous working voltage (RCWV) of 250V
- Maximum overload voltage of 500V
- Available with 1% and 5% tolerance options
- Available with ±100ppm/°C and ±200ppm/°C temperature coefficient values
- Temperature range from -55°C to 155°C
- Matte Sn over Ni terminal finish
- Jumpers are also available
Especificaciones técnicas
Cuerpo / Paquete de Resistencia
2512 [6432 Metric]
Potencia Nominal
3W
Resistencia, Montaje
Surface Mount Device
Longitud del Producto
6.35mm
Altura del Producto
1.1mm
Temperatura de Trabajo Máx.
155°C
Tecnología de la Resistencia
Película Gruesa
Corriente Nominal
2.5A
Rango de Producto
3522 Series
Ancho del Producto
3.2mm
Temperatura de Trabajo Mín.
-55°C
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (21-Jan-2025)
Documentos técnicos (2)
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (21-Jan-2025)
Descargue el certificado de cumplimiento del producto
Certificado de conformidad del producto
Trazabilidad del producto
