KITIM72D128VV01FLEXTOBO1

KITIM72D128VV01FLEXTOBO1 es un conjunto de cinco micrófonos MEMS XENSIV™ montados en una placa flexible y una placa adaptadora. Los kits de evaluación flexible permiten una evaluación sencilla y sencilla de los micrófonos MEMS XENSIV™. En cada tarjeta flexible se monta un micrófono del tipo correspondiente. Se puede conectar fácilmente una placa flexible a una configuración de prueba de audio con la placa adaptadora incluida a través de un conector ZIF de 6 posiciones. La tarjeta flexible digital está equipada con un micrófono de salida PDM digital y un condensador de derivación de suministro de 0.1µF. Se puede conectar a un conector ZIF de 6 posiciones con un espaciado de pines de 0.5mm, como el Molex 0527450697, o los cables se pueden soldar directamente en la placa flexible. La tarjeta flexible analógica está equipada únicamente con el micrófono MEMS diferencial. La tarjeta adaptadora tiene un ZIF de 6 posiciones y un conector de tarjeta a tarjeta de 2.54mm. La tarjeta adaptadora proporciona la capacidad de configurar el pin de selección del micrófono digital a VDD o Tierra.

• Conexión rápida y sencilla al sistema de evaluación
• Tamaño pequeño de 0.984" x 0.177"
• Micrófono MEMS presoldado
• Configuración de pines de selección configurable para micrófonos digitales

Contenido

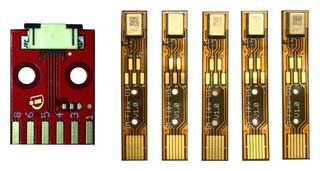

Cinco tarjetas flexibles y una placa adaptadora.
