LAH 100-P
Transductor de corriente, salida de circuito cerrado, precisión del 0.25%, 12 VCD a 15 VCD

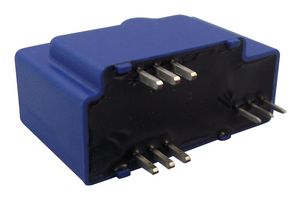

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
1,007 En Stock
¿Necesita más?
8 Entrega en 1-3 días hábiles(US stock)
999 Entrega en 2-4 días hábiles(UK stock)
Pedido antes de las 9 p.m.
| Cantidad | Precio en USD |
|---|---|
| 1+ | $29.620 |
| 10+ | $26.410 |
| 25+ | $25.620 |
| 50+ | $24.150 |
| 100+ | $22.500 |
| 250+ | $19.880 |
| 500+ | $17.380 |
Precio para:Cada
Mínimo: 1
Múltiple: 1
$29.62
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteLEM
No. Parte FabricanteLAH 100-P
No. Parte Newark44W8440
Hoja de datos técnicos
Tipo de Salida del SensorClosed Loop
Tensión de Alimentación, Rango± 12V to ± 15V
Tensión de Alimentación, Rango± 12V to ± 15V
Corriente MedidaAC / DC / Pulsed
Precisión0.25%
Tecnología de Sensor de CorrienteClosed Loop, Hall Effect
Corriente Primaria100A
Sensor, MontajeThrough Hole
Temperatura de Trabajo Mín.-25°C
Temperatura de Trabajo Máx.85°C
Rango de Producto-
Sustancia Extremadamente Preocupante (SVHC)No SVHC (27-Jun-2024)
Resumen del producto
LAH 100-P is a current transducer for the electronic measurement of currents: DC, AC, pulsed, with galvanic separation between the primary circuit and the secondary circuit. Application includes AC variable speed drives and servo motor drives, static converters for DC motor drives, battery supplied applications, uninterruptible power supplies (UPS), switched mode power supplies (SMPS), power supplies for welding applications and industrial application domain.
- Closed loop (compensated) current transducer using the hall effect
- Printed circuit board mounting
- Insulating plastic case recognized according to UL 94-V0
- Excellent accuracy, very good linearity
- Low temperature drift, optimized delay time
- Wide frequency bandwidth, no insertion losses, EN 50178: 1997 standard
- High immunity to external interference, current overload capability
- 100A primary nominal RMS current, 50mA secondary nominal RMS current
- Supply voltage range from ±12 to 15V (±5%), 1 : 2000 turns ratio
- Ambient operating temperature range from -25 to +85°C
Especificaciones técnicas
Tipo de Salida del Sensor
Closed Loop
Tensión de Alimentación, Rango
± 12V to ± 15V
Precisión
0.25%
Corriente Primaria
100A
Temperatura de Trabajo Mín.
-25°C
Rango de Producto
-
Tensión de Alimentación, Rango
± 12V to ± 15V
Corriente Medida
AC / DC / Pulsed
Tecnología de Sensor de Corriente
Closed Loop, Hall Effect
Sensor, Montaje
Through Hole
Temperatura de Trabajo Máx.
85°C
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (27-Jun-2024)
