DM240313

La DM240313 es una placa de desarrollo XLP de 8 bits que funciona como plataforma de demostración en el encendido inicial. Diseñado como una verdadera plataforma para un sistema de desarrollo de bajo costo y altamente configurable para la nueva línea de microcontroladores de núcleo mejorado PIC18 F o PIC16F de 8 bits de potencia extremadamente baja que permiten el diseño de corrientes de suspensión de hasta 20nA. La tarjeta admite el desarrollo de las MCU PIC18F87K22 o PIC16LF1947, que resaltan las capacidades de cada familia de productos. La placa puede funcionar con cinco fuentes de energía diferentes, incluidas baterías o módulos de recolección de energía (se venden por separado), y admite una variedad de componentes comunes que pueden habilitarse de forma selectiva. La tarjeta también se puede expandir a través del conector PICtail integrado que permite agregar capacidades como conectividad RF. La tarjeta está preprogramada con un programa de demostración.

• Capacidad incorporada para medir por separado el consumo de corriente del microcontrolador y de la tarjeta.
• Los terminales de medición de corriente permiten realizar mediciones de corriente a nivel de dispositivo o placa.
• Conector de expansión que accede al pinout completo del dispositivo y al área del prototipo de la placa de pruebas
• Conexiones convenientes para MPLAB PICkit 3, ICD3 o REAL ICE para programación y depuración en circuito
• Interfaz USB para alimentación y comunicación con PC
• EEPROM serial SPI de bajo consumo (100 nA en reposo, 1.7V Vdd) 24AA256
• Potenciómetro (conectado a un canal de entrada analógico A/D de 10 bits)
• Sensor de temperatura de salida analógica y sensor de temperatura de diodo basado en CTMU
• LEDs para indicación
• Las opciones de energía incluyen AAA, CR2032, recolección de energía, USB, externa o fuente de alimentación de 9V.

Contenido

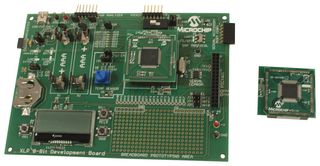

Tarjeta de desarrollo XLP de 8 bits, módulo enchufable PIC16(L)F1947, módulo enchufable PIC18F87K22, cable USB mini-B, cable analizador de potencia, guía de inicio rápido
