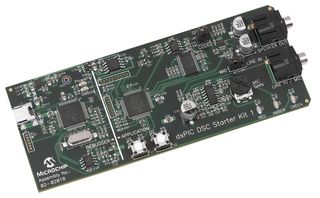

DM330011

El DM330011 es un kit de inicio MPLAB para dsPIC DSC. Este kit de inicio introduce a los usuarios al dispositivo controlador de señal digital dsPIC utilizando sus capacidades de procesamiento de voz y audio. El kit está alimentado por USB, tiene circuitos de depuración integrados y códec de 24 bits para aplicaciones de audio de alta calidad. Este producto también es parte del programa de interfaz humana. La placa está diseñada con dsPIC DSC con 256 KB de memoria flash, un códec de audio de alta fidelidad, entrada de micrófono y salidas de altavoz para auriculares y se alimenta desde la conexión USB a la PC. También a bordo hay interruptores reconfigurables, potenciómetros, un sensor de temperatura y una EEPROM serial de 4MB para almacenar datos como muestras de audio.

• Depurador/Programador integrado
• dsPIC33FJ256GP506 DSC con 256KB de memoria flash y 16KB de RAM
• Codec de 16/24/32 bits con una frecuencia de muestreo máxima de 48 KHz
• Circuitos de reproducción y captura de audio a bajo costo con el ADC audio de 12 bits y PWM
• Entradas de micrófono y nivel de línea con ganancia de entrada ajustable
• Amplificador de auriculares de 100mW con control de volumen digital.
• Dos interruptores y tres LED para aplicaciones de usuario.
• Memoria flash serial de cuatro megabits para uso de aplicaciones
• Tarjeta de audio dsPIC integrada con sensor de temperatura
• Sensor de temperatura

Contenido

Tarjeta de audio dsPIC con depurador integrado, kit de inicio MPLAB con CD que contiene MPLAB IDE, compilador MPLAB C para DSC dsPIC, notas de aplicación y programas de muestra, cable USB
