MC24005AA6W9-BNMLW-V2
LCD Alfanumérico, 40 x 2, Blanco sobre Azul, 5 V, Paralelo, Inglés, Japonés, Transmisivo

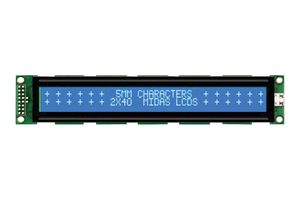

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteMIDAS DISPLAYS
No. Parte FabricanteMC24005AA6W9-BNMLW-V2
No. Parte Newark03AC3494
Hoja de datos técnicos
29 En Stock
¿Necesita más?
1 Entrega en 1-3 días hábiles(US stock)
28 Entrega en 2-4 días hábiles(UK stock)
Pedido antes de las 9 p.m.
| Cantidad | Precio en USD |
|---|---|
| 1+ | $18.940 |
| 5+ | $18.940 |
| 10+ | $18.940 |
| 30+ | $18.940 |
| 60+ | $18.940 |
| 105+ | $18.940 |
| 255+ | $18.940 |
Precio para:Cada
Mínimo: 1
Múltiple: 1
$18.94
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteMIDAS DISPLAYS
No. Parte FabricanteMC24005AA6W9-BNMLW-V2
No. Parte Newark03AC3494
Hoja de datos técnicos
Carácter x Línea40 x 2
Aspecto de la PantallaBlanco sobre Azul
Voltaje Lógico5 V
Fuentes ConfiguradasInglés, Japonés
Modo de DisplayTransmisivo
Tamaño de Caracter5.55
Display LCD, TipoBSTN
Tamaño de Módulo182mm x 33.5mm
Temperatura de Trabajo Mín.-20
Temperatura de Trabajo Máx.70
Fabricación de la PantallaCOB
Color de RetroiluminaciónBlanco
Rango de Producto-
Sustancia Extremadamente Preocupante (SVHC)No SVHC (27-Jun-2024)
Resumen del producto
The MC24005AA6W9-BNMLW-V2 from Midas is a chip on board LCD alphanumeric module. The overall size of module is 182mm x 33.5mm x 11mm (W x H x D), character size is 3.2mm x 5.55mm (W x H), character pitch is 0.5mm x 0.4mm (W x H).
- Input voltage range from 4.7V to 5.5V
- Supply current is 1.6mA at Vdd = 3V
- 40 character number per line & 2 character line
- Character height is 5mm
- Blue transmissive STN
- LED white backlight
- 6 "o" clock viewing direction
- Sunplus controller
- Operating temperature range from -20°C to 70°C
- Display duty 1/16, Driving bias 1/5
- White LED backlight, connecting via pins 1 (-ve) and 2 (+ve)
- Preferred view angle - 6 o'clock
- -20 to +70°C wide operating temperature range
- 16 way through hole DIL (side, left, 2x8) connection, 2.54mm pitch
Especificaciones técnicas
Carácter x Línea
40 x 2
Voltaje Lógico
5 V
Modo de Display
Transmisivo
Display LCD, Tipo
BSTN
Temperatura de Trabajo Mín.
-20
Fabricación de la Pantalla
COB
Rango de Producto
-
Aspecto de la Pantalla
Blanco sobre Azul
Fuentes Configuradas
Inglés, Japonés
Tamaño de Caracter
5.55
Tamaño de Módulo
182mm x 33.5mm
Temperatura de Trabajo Máx.
70
Color de Retroiluminación
Blanco
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (27-Jun-2024)
