74HC4067BQ,118

74HC4067BQ,118 es un multiplexor/demultiplexor analógico de 16 canales. Este interruptor analógico unipolar de 16 tiros (SP16T) es adecuado para su uso en aplicaciones de multiplexor/demultiplexor analógico o digital 16:1. El interruptor cuenta con tres entradas de selección digital (S0, S1 y S3), ocho entradas/salidas independientes (Yn), una entrada/salida común (Z) y una entrada de habilitación digital (activa-baja E). Cuando E activo-bajo está en ALTO, los interruptores se apagan. Las entradas incluyen diodos de pinza. Esto permite el uso de resistencias limitadoras de corriente para interconectar las entradas a voltajes en exceso de VCC. Se utiliza en aplicaciones como multiplexación y demultiplexación analógica, multiplexación y demultiplexación digital y puerta de señales.

• Voltaje de la fuente de alimentación entre 2V a 10V
• CMOS de baja disipación de potencia y alta inmunidad al ruido
• Cumple con el estándar JEDEC: JESD8C (2.7V a 3.6V), JESD7A (2.0V a 6.0V)
• El rendimiento de enganche supera los 100 mA según JESD 78 Clase II Nivel B
• Típico "romper antes de hacer" incorporado
• La resistencia de encendido (pico) es de 270 ohms como máximo a (-40 °C a +125 °C, VCC = 4.5V; ISW = 1000μA)
• La corriente de suministro es de 8μA como máximo a (VCC = 6.0V)
• El retardo de propagación es 110ns máx. a (VCC = 2.0V, -40 °C a +125 °C)
• El tiempo de apagado es de 375ns como máximo a (VCC = 2.0V, -40 °C a +125 °C)

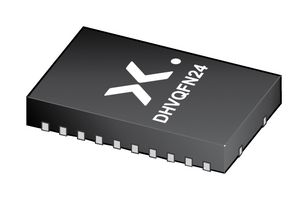

• Rango de temperatura de funcionamiento de -40 °C a +125 °C, paquete de DHVQFN24
