¡NI DAQ está de vuelta con 20 productos nuevos! Chasis CompactDAQ
NI actualizó su chasis CompactDAQ con un mejor acceso a los recursos de soporte y las opciones de más bajo costo que los ingenieros utilizan para estirar su presupuesto.
Chasis Ethernet de un solo puerto y de bajo costo con sincronización
789997-01
El 789997-01 es un chasis CompactDAQ CDAQ-9187 de Ethernet, habilitado para TSN, de 8 ranuras y 1 puerto.
789996-01
El 789996-01 es un chasis CompactDAQ CDAQ-9183 de Ethernet, habilitado para TSN, de 4 ranuras y 1 puerto.
Chasis USB-C con especificaciones mejoradas de protección ante golpes, vibraciones y temperatura
Módulos de entrada de ±10 V
El nuevo NI 9204 es un excelente módulo de entrada de uso general de +/-10 V que presenta: 8 canales de entrada diferenciales o 16 canales de terminación única 250 kS/s, ADC de 16 bits (tasa máxima de 250 k, 1 canal, multiplexado para todos los canales) Configuración de ganancia múltiple: ±10 V, ±5 V, ±1 V y ±0.2 V.
789113-01
El 789113-01 es un módulo de entrada de voltaje serie C NI-9204 de ±10 V, 250 kS/s, 16 bits y 16 canales.
789114-01
El 789114-01 es un módulo de entrada de voltaje serie C NI-9204 de ±10 V, 250 kS/s, 16 bits y 16 canales.
Módulos de conectores a presión
El nuevo conector a presión está disponible en números de modelo de la serie 7 C y le permite conectar cables de señal de calibre 14-20 (de 0.5 mm2 a 2.5 mm2) con una palanca operada manualmente. ¡No se requieren herramientas!
Número de modelo |
NI-9222 |
NI-9223 |
NI-9227 |
NI‑9230 |
NI‑9232 |
NI-9238 |
NI‑9269 |
|---|---|---|---|---|---|---|---|
| Referencia | |||||||
| Nro. de canales de entrada | 4 | 4 | 4 | 3 | 3 | 4 | 4 |
| Tasa de muestreo máxima* | 500kSPS | 1MSPS | 50kSPS | 12.8kSPS | 102.4kSPS | 50kSPS | 100kSPS |
| Aislamiento de canal a canal | 60V DC | 60V DC | 250Vrms | 60V DC | 60V DC | 250Vrms | 250Vrms |
| Rango de temperatura de operación | De -40 °C a +70 °C | De -40 °C a +70 °C | De -40 °C a +70 °C | - | - | De -40 °C a +70 °C | De -40 °C a +70 °C |
| Resolución | 16 bits | 16 bits | 24 bits | 24 bits | 24 bits | 24 bits | 16 bits |
| Canales de salida analógica | - | - | - | - | - | - | 4 |
| Rango de voltaje de suministro | ± 10V | ± 10V | - | - | - | ± 500mV | ± 10V |
DAQ resistente al agua y a los impactos
NI FieldDAQ combina mediciones de voltaje y sensores de calidad de laboratorio con especificaciones ultrarresistentes que incluyen clasificación de temperatura IP67 (resistente al agua), resistencia a impactos de 100 G y rango de temperatura de -40 °C a 85 °C.
Medida |
Voltaje (+10 V) con potencia del sensor |
Temperatura |
Sonido/vibración |
Deformación/puente |
Modelo FieldDAQ |
FD-11601 |
FD-11614 |
FD-11634 |
FD-11637 |
| Referencia | 790065-01 | 790064-01 | 790066-01 | 785641-01 |
| Conteo de canal | 8 | 16 | 8 | 8 |
| Sensores compatibles | Entrada analógica de +10 V con potencia del sensor | Tipo de termopar: J, K, T, E, N, B, R, S | Acelerómetros y micrófonos IEPE | Medidor de deformación: cuarto, medio y puente completo |
| Tipo de conector de entrada | Conectores M12 de 5 clavijas y 24 bits con codificación A | Conector universal de termopar en miniatura | Conectores M12 de 8 clavijas con codificación A | Conectores M12 de 8 clavijas con codificación A |
| Resolución | 24 bits | 24 bits | 24 bits | 24 bits |
| Velocidad de muestreo (simultánea) | Hasta 102.4 kS/s/canal | Hasta 85 S/s/canal | Hasta 102.4 kS/s/canal | Hasta 102.4 kS/s/canal |
| Salida de excitación o potencia del sensor | De 5 a 24 V, 600 mW por canal | N/A | 4 mA | 3 V, 5 V o 10 V |
| Filtrado | Antialias, Butterworth, filtrado comb | Rechazo de 50-60 Hz | Antialias, Butterworth, filtrado comb | Antialias, Butterworth, filtrado comb |
| Aislamiento | Aislamiento de canal a canal de 60 VCC en funcionamiento, resistencia de 1000 VRMS | Aislamiento de canal a canal de 60 VCC en funcionamiento, resistencia de 1000 VRMS | Aislamiento de canal a canal de 60 VCC en funcionamiento, resistencia de 1000 VRMS | Aislamiento de canal a canal de 60 VCC en funcionamiento, resistencia de 1000 VRMS |
NI Nigel™ AI Advisor El compañero confiable de NI LabVIEW
Con la tecnología de Azure OpenAI, Nigel aporta una gran cantidad de conocimientos sobre la plataforma de NI y estará disponible para ayudarlo a ser aún más productivo en LabVIEW.
Puede hacer lo siguiente:
- Preguntarle a Nigel acerca de los conceptos de LabVIEW para aprender más al respecto
- Pedirle a Nigel que revise código para que pueda comprender mejor su funcionalidad, especialmente útil cuando revise el código de un compañero
- Pedirle a Nigel ayuda para encontrar funciones para que pueda encontrar rápidamente lo que necesita
- Pedirle a Nigel que lo ayude a encontrar código de ejemplo para agregarle nuevas funcionalidades a su aplicación con una referencia
Si es nuevo en LabVIEW, Nigel lo ayudará a comenzar: aprenda sobre LabVIEW y cómo programar. Si es un usuario experimentado, Nigel lo ayudará a revisar código y con consejos de desarrollo.
Nigel estará disponible en LabVIEW Professional y la LabVIEW+ Suite
LabVIEW Professional
Recomendada para aplicaciones profesionales que requieren mejores herramientas de desarrollo, elaboración de informes y análisis.
The LabVIEW+ Suite
LabVIEW+ Suite es una colección de LabVIEW, más DIAdem, TestStand, FlexLogger y más software de NI. El conjunto ahorra tiempo a los ingenieros, ya que proporciona herramientas específicamente diseñadas para medición, análisis y pruebas.
Los números de pieza enumerados son para medios descargables basados en suscripción para Windows. Puede encontrar más información aquí.

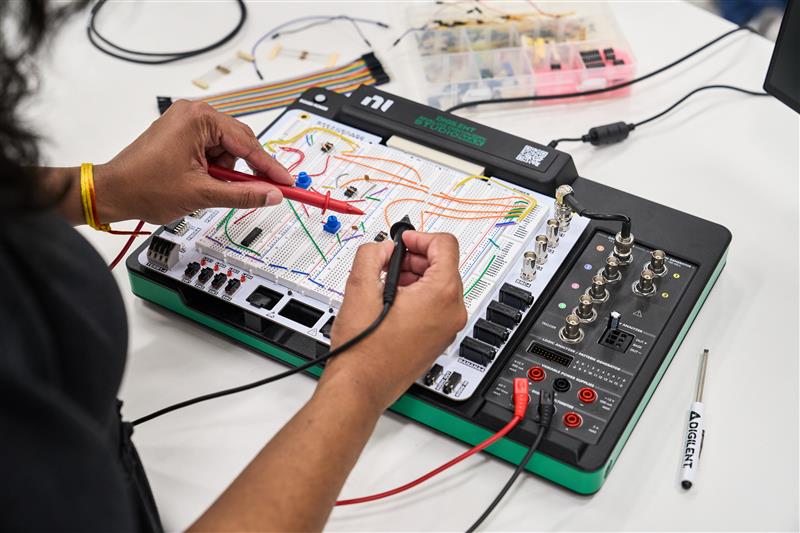

Analog Discovery Studio Max: un laboratorio de varios instrumentos para experimentos de ingeniería
El nuevo Analog Discovery Studio Max (ADS Max) es una solución integral de laboratorio electrónico diseñada para la enseñanza académica y el aprendizaje práctico. ADS Max está equipado con 14 instrumentos incorporados y admite todo, desde un multímetro y diagramas de bode hasta la generación y el análisis de protocolos digitales. Es ideal para el diseño de circuitos, el análisis de señales y el trabajo de clase de sistemas integrados. Con una variedad de tableros Canvas extraíbles y adaptados al currículo para mejorar su funcionalidad, ADS Max permite experiencias dinámicas y prácticas tanto en entornos de aula presencial como de aprendizaje remoto.
410-435
Kit de producto Analog Discovery Studio Max
Diseño todo en uno:
Combina 14 instrumentos de prueba esenciales, incluidos un osciloscopio, un generador de forma de onda y un analizador lógico. Ideal para entornos de aprendizaje presencial y remoto.
Ecosistema ADSMax:
extienda la plataforma con materiales y hardware específicos para cada tema proveniente de socios académicos.
Interfaz apta para placas de pruebas:
Permite pruebas y diseños de circuitos fáciles y rápidos.
Compatibilidad de software:
Compatible con Digilent, WaveForms, LabVIEW, C y Python para el desarrollo de software personalizado.
Videos
Chasis CompactDAQ
Cómo configurar un chasis NI CompactDAQ USB-C Listo para usar
Módulos de conectores a presión
Cómo conectar un cable de señal a un módulo NI serie C con terminales a presión
DAQ resistente al agua y a los impactos
¿Qué es NI FieldDAQ?
Analog Discovery Studio Max
NI Digilent Analog Discovery Studio Max: el laboratorio de varios instrumentos para experimentos de ingeniería
