NRF-PPK2

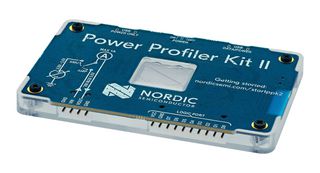

NRF-PPK2 es un power profiler kit II. Es una herramienta de medición de corriente para el desarrollo integrado. El Power profiler kit II (PPK2) es una herramienta fácil de usar para mediciones de corriente y optimización del consumo de energía de soluciones integradas. En el modo de fuente, que se muestra como unidad de medida de fuente (SMU) en la PCB, el PPK2 suministra energía y mide la corriente del dispositivo externo bajo prueba (DUT). El modo fuente tiene un regulador incorporado capaz de suministrar corrientes pico de hasta 1A. Ambos modos admiten niveles de VCC entre 0.8V y 5V. En el modo de amperímetro, el DUT se alimenta mediante una fuente de alimentación independiente. El PPK2 admite tanto un modo de fuente como un modo de amperímetro. El PPK2 incluye soporte para 8 entradas digitales que pueden usarse como un analizador lógico de gama baja. Esto permite instrumentar el código y facilitar la vinculación del consumo de energía a los bloques de código que se están ejecutando. Las aplicaciones incluyen la depuración energética de aplicaciones integradas y la estimación de la vida útil de la batería de la solución completada.

• Rango de medición de corriente de 200nA a 1A con una resolución que varía entre 100nA y 1mA
• Modo fuente y modo amperímetro, unidad independiente
• Frecuencia de muestreo de 100kps (10 veces mayor que la generación anterior)
• 8 entradas digitales para compatibilidad con analizadores lógicos de gama baja
• Mida la corriente instantánea y promedio en todos los DK nórdicos, además de los tableros personalizados
• Compatible con la aplicación de perfilador de energía nRF Connect para escritorio
• Exportar datos de medición para su posterior procesamiento

Contenido

Tarjeta Power profiler kit II, cable de medición de corriente de 4 pines, cable de puerto lógico de 10 pines.
