RDK-839

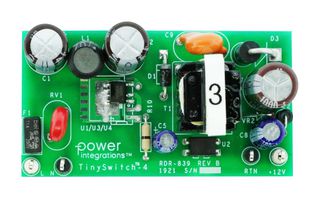

Reference Design Board, TNY288PG, Major Appliances, 12W Power Supply
La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricantePOWER INTEGRATIONS
No. Parte FabricanteRDK-839
No. Parte Newark91AH8857
Hoja de datos técnicos
Disponible para realizar pedido
Plazo de entrega estándar del fabricante: 26 semana(s)
| Cantidad | Precio en USD |
|---|---|
| 1+ | $105.000 |
Precio para:Cada
Mínimo: 1
Múltiple: 1
$105.00
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricantePOWER INTEGRATIONS
No. Parte FabricanteRDK-839
No. Parte Newark91AH8857
Hoja de datos técnicos
Circuito Integrado, FabricantePower Integrations
Núcleo de Silicio, NumeraciónTNY288PG
Kit de Aplicación, TipoPower Management
Subtipo de AplicaciónMajor Appliances -12W Power Supply
Núcleo, Arquitectura-
Núcleo, Subarquitectura-
Nombre de la Familia del Silicio-
Kit, ContenidoReference Design Board TNY288PG
Rango de Producto-
Sustancia Extremadamente Preocupante (SVHC)No SVHC (21-Jan-2025)
Resumen del producto
12W power supply for appliances (85VAC to 265VAC input, 12V, 1A output) using TinySwitch-4 (TNY288PG). Exceptional efficiency with <lt/>30mW no-load consumption and <gt/> 84% average active-mode efficiency. The board can fit P/G or the cost-effective D package.
- EcoSmart meets all existing and proposed energy efficiency standards including ErP
- No-load consumption <lt/>30mW, more than 300mW available in stand-by with 500mW input
- <gt/> 84% average active-mode efficiency (DOE6 and EC CoC (v5))
- BP/M capacitor value selects power MOSFET current limit for greater design flexibility
- Accurately toleranced I2f parameter (-10%, +12%) reduces system cost
- Increases MOSFET and magnetics power delivery
- Reduces overload power, which lowers output diode and capacitor costs
- Integrated TinySwitch-4 safety / reliability features
- Meets EN550022 and CISPR-22 Class B conducted EMI with <gt/>12dBµV margin
- Meets IEC61000-4-5 class 3 AC line surge
Especificaciones técnicas
Circuito Integrado, Fabricante
Power Integrations
Kit de Aplicación, Tipo
Power Management
Núcleo, Arquitectura
-
Nombre de la Familia del Silicio
-
Rango de Producto
-
Núcleo de Silicio, Numeración
TNY288PG
Subtipo de Aplicación
Major Appliances -12W Power Supply
Núcleo, Subarquitectura
-
Kit, Contenido
Reference Design Board TNY288PG
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (21-Jan-2025)
Documentos técnicos (1)
Legislación y medioambiente
US ECCN:Unknown
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (21-Jan-2025)
