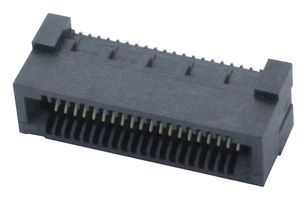

HSEC8-120-01-SM-DV-A
Conector Borde de Tarjeta, Lado Doble, 1.57 mm, 40 Contactos, Montaje Superficial, Recto
Disponible para realizar pedido
Plazo de entrega estándar del fabricante: 8 semana(s)
Información del producto
FabricanteSAMTEC
No. Parte FabricanteHSEC8-120-01-SM-DV-A
No. Parte Newark15P1845
Rango de ProductoHSEC8
Hoja de datos técnicos
Tipo de Conector de Borde de TarjetaDual Side
Grosor de Tarjeta1.57
No. de Contactos40 Contacts
Conector, MontajeSurface Mount
Orientación de Cuerpo de ConectorStraight
Tipo de Terminación del ContactoSolder
Contacto, MaterialBeryllium Copper
Revestimiento de Contacto - Lado de Acoplamiento30µ" Gold Plated Contacts
Material del Cuerpo del ConectorLCP (Liquid Crystal Polymer) Body
Rango de ProductoHSEC8
Sustancia Extremadamente Preocupante (SVHC)No SVHC (25-Jun-2025)
Resumen del producto
The HSEC8-120-01-SM-DV-A is a 40-position 2-row High-speed Socket with gold-plated beryllium copper contacts and a black liquid crystal polymer insulator. It mates with 1.6mm thick cards, EEDP, HSC8 and HSF8 connectors.
- 3.1A at 30°C temperature rise Current rating
- -55 to +125°C Operating temperature range
Especificaciones técnicas
Tipo de Conector de Borde de Tarjeta
Dual Side
No. de Contactos
40 Contacts
Orientación de Cuerpo de Conector
Straight
Contacto, Material
Beryllium Copper
Material del Cuerpo del Conector
LCP (Liquid Crystal Polymer) Body
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (25-Jun-2025)
Grosor de Tarjeta
1.57
Conector, Montaje
Surface Mount
Tipo de Terminación del Contacto
Solder
Revestimiento de Contacto - Lado de Acoplamiento
30µ" Gold Plated Contacts
Rango de Producto
HSEC8
Documentos técnicos (4)
Alternativas para el número de pieza HSEC8-120-01-SM-DV-A
1 producto (s) encontrado (s)
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (25-Jun-2025)
