ST8024CDR
Interfaz Especializada, Smart Card

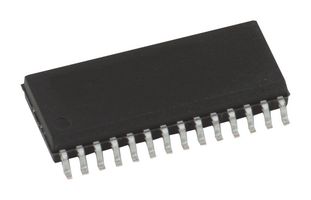

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteSTMICROELECTRONICS
No. Parte FabricanteST8024CDR
No. Parte Newark07AH7160
Hoja de datos técnicos
680 En Stock
¿Necesita más?
Entrega en 2-4 días hábiles(UK stock)
Haga el pedido antes de las 9 p.m. EST para un envío normal
| Cantidad | Precio en USD |
|---|---|
| 1+ | $2.430 |
| 10+ | $1.810 |
| 25+ | $1.650 |
| 50+ | $1.560 |
| 100+ | $1.470 |
| 250+ | $1.390 |
| 500+ | $1.340 |
Precio para:Cada (Empaquetado en Cinta Cortada)
Mínimo: 1
Múltiple: 1
$2.43
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteSTMICROELECTRONICS
No. Parte FabricanteST8024CDR
No. Parte Newark07AH7160
Hoja de datos técnicos
Tipo de Interfaz IC-
Interfaz, AplicacionesSmartcard Readers for Set Top Box, IC Card Readers for Banking, Identification, Pay TV System
Tensión de Alimentación Mín.2.7V
Tensión de Alimentación Máx.6.5V
Modelo de InterfazSOIC
No. de Pines28Pines
Temperatura de Trabajo Mín.-25°C
Temperatura de Trabajo Máx.85°C
Rango de Producto-
Norma de Cualificación Automotriz-
Nivel de Sensibilidad a la Humedad (MSL)MSL 3 - 168 hours
Sustancia Extremadamente Preocupante (SVHC)No SVHC (21-Jan-2025)
Resumen del producto
ST8024CDR is a smartcard interface. It is a complete low-cost analog interface for asynchronous 3V and 5V smart cards. It can be placed between the card and the microcontroller with a few external components to perform all supply protection and control functions. It is a direct replacement of ST8004. It is used in applications such as smart card readers for set-top-box, IC card readers for banking, identification, and pay TV.
- Designed to be compatible with the NDS conditional access system, IC card interface
- 3V or 5V supply for the IC (VDD and GND), thermal and short-circuit protection on all card contacts
- Controls rise and fall times, filtered overload detection at approximately 120mA
- Enhanced ESD protection on card side (<gt/> 6kV), 26MHz integrated crystal oscillator
- Built-in debounce on card presence contacts, one multiplexed status signal off
- Supply current is 1.2mA maximum at (card inactive, VDD = 3.3V, VDDP = 5V)
- Supply voltage range from 2.7V to 6.5V, total power dissipation is 0.56W maximum
- Clock frequency range from 2.2MHz to 3.2MHz
- Slew rate is 0.15V/µs typical at (VDD = 3.3V, VDDP = 5V, fXTAL = 10MHz)
- Operating temperature range from -25°C to 85°C, SO-28 package
Especificaciones técnicas
Tipo de Interfaz IC
-
Tensión de Alimentación Mín.
2.7V
Modelo de Interfaz
SOIC
Temperatura de Trabajo Mín.
-25°C
Rango de Producto
-
Nivel de Sensibilidad a la Humedad (MSL)
MSL 3 - 168 hours
Interfaz, Aplicaciones
Smartcard Readers for Set Top Box, IC Card Readers for Banking, Identification, Pay TV System
Tensión de Alimentación Máx.
6.5V
No. de Pines
28Pines
Temperatura de Trabajo Máx.
85°C
Norma de Cualificación Automotriz
-
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (21-Jan-2025)
