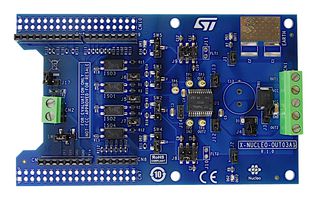

X-NUCLEO-OUT03A1

X-NUCLEO-OUT03A1 es una tarjeta de expansión de salida digital industrial basada en IPS2050H para STM32 Nucleo. La tarjeta de expansión de salida digital industrial X-NUCLEO-OUT03A1 para STM32 nucleo proporciona un entorno potente y flexible para la evaluación de las capacidades de control y diagnóstico del IPS2050H (relé de estado sólido de potencia inteligente de lado alto dual) en un módulo de salida digital conectado a cargas industriales de 2.5A (máximo). El X-NUCLEO-OUT03A1 interactúa con el microcontrolador en el STM32 Nucleo a través de optoacopladores de 5 KV controlados por pines GPIO, Arduino UNO R3 (configuración predeterminada) y conectores ST morpho (opcional, no montado). La tarjeta de expansión se puede conectar a una tarjeta de desarrollo NUCLEO-F401RE o NUCLEOG431RB. También es posible evaluar un sistema compuesto por hasta cuatro placas de expansión X-NUCLEOOUT03A1 apiladas.

• Basado en el interruptor dual de lado alto IPS2050H, que presenta un rango operativo de hasta 60V/2.5A
• Baja disipación de potencia, decaimiento rápido para cargas inductivas, manejo inteligente de carga capacitiva
• Bloqueo por subvoltaj, paquete PSSO24
• Rango de funcionamiento de la placa de aplicación de 8 a 33V/0 a 2.5A
• Rango operativo de voltaje extendido (J3 abierto) hasta 60 V y LED verdes para estado de encendido/apagado de salida
• LEDs rojos para diagnóstico por canal (sobrecarga y sobrecalentamiento) y aislamiento galvánico de 5 KV
• Protección contra polaridad inversa del riel de suministro
• Cumplimiento de EMC con IEC61000-4-2, IEC61000-4-3, IEC61000-4-5
• Compatible con tarjetas de desarrollo STM32 Nucleo
• Equipado con conectores Arduino UNO R3
