PL0S003000100

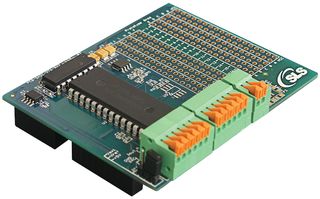

El PL0S003000100 es una tarjeta ADC-DAC de montaje en placa diseñada para proporcionar una interfaz analógica (de entrada y salida) a las placas de desarrollo que tienen encabezados de expansión santacruz o encabezados de expansión DE1/DE2. La tarjeta está diseñada con la intención de brindar una solución lista para la conversión de analógico a digital y de digital a analógico. La tarjeta ADC-DAC se acopla a los conectores de expansión en la placa de desarrollo base y proporciona una interfaz de entrada analógica de 8 canales y 8 bits (convertidor analógico a digital) y una interfaz de salida analógica de 1 canal y 8 bits (convertidor digital a analógico). El software ADC-DAC provisto junto con la placa proporciona una GUI fácil de usar para la conversión de analógico a digital y de digital a analógico de los datos detectados por el transductor. Proporciona una configuración lineal y compleja para la resolución de voltaje y el mapeo de valores de entidad, en base a lo cual genera diferentes gráficos para la conversión de ADC y DAC. La tarjeta ADC-DAC a presión está diseñada para encajar en el cabezal Santacruz estándar de Altera.

• Se ajusta al conector santacruz
• Un chip convertidor de A a D (ADC0808)
• Un chip convertidor de D a A (DAC0800)
• Área de prototipos integrada
• Consumo de energía muy bajo y formato pequeño.
• Para ADC se pueden capturar un máximo de 400,000 muestras
• Valores de mapeo de estados y factor de incremento para la entidad en la configuración lineal
• Para el estado DAC, el número máximo de entradas es 4,000,000 para conversión analógica.
• Especifique el valor de entrada inicial así como el factor de incremento en la configuración lineal
• Proporciona valores de entrada manuales en configuraciones complejas. Incluye gráfico de voltaje-tiempo para análisis DAC.

Contenido

Tarjeta ADC-DAC a presión, CD ROM que contiene diseños de referencia para placas UP3, DE1 y DE2, tutoriales, manual de referencia de la placa y demostración de la placa.
