HDB-M4-080M222X
Conector Rectangular de Potencia, 80 Contactos, HDB-M4 Series, Montaje en Panel

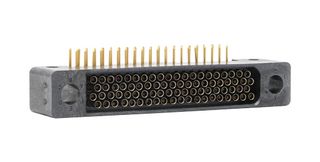

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteAMPHENOL AEROSPACE
No. Parte FabricanteHDB-M4-080M222X
No. Parte Newark70AJ6144
Rango de ProductoHDB-M4 Series
10 En Stock
¿Necesita más?
Envío el mismo día
Haga el pedido antes de las 9 p.m., hora estándar del este, para un envío normal
| Cantidad | Precio en USD |
|---|---|
| 1+ | $327.980 |
| 5+ | $321.950 |
| 10+ | $317.280 |
Precio para:Cada
Mínimo: 1
Múltiple: 1
$327.98
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteAMPHENOL AEROSPACE
No. Parte FabricanteHDB-M4-080M222X
No. Parte Newark70AJ6144
Rango de ProductoHDB-M4 Series
No. de Contactos80Contactos
Rango de ProductoHDB-M4 Series
Conector, MontajeMontaje en Panel
Tipo de Terminación del ContactoRecto Agujero Pasante
Espaciado, Paso-
Género del ContactoHembra
Contacto, MaterialBeryllium Copper Alloy
Recubrimiento del ContactoContactos con Recubrimiento de Oro
Conector, Tamaño de la Carcasa-
No. de Filas4Líneas
Sustancia Extremadamente Preocupante (SVHC)To Be Advised
Resumen del producto
La serie de conectores HDB3 de Amphenol incorpora un patrón de contacto de mayor densidad y una altura de acoplamiento más baja que los conectores rectangulares estándar de baja fuerza de acoplamiento de Amphenol. Los conectores HDB3 utilizan el mismo contacto de cepillo B3 duradero y confiable en un patrón de cuadrícula escalonada de .070" X .060" más apretado. Normalmente se utiliza en aplicaciones de cable a placa, terminación engarzada y utiliza un tamaño de pozo de cable 22D.
- La placa madre HDB3 se acopla con la placa secundaria, E/S, apilador
- Contactos de cepillo de alta densidad (60, 80 y 120) en un patrón de cuadrícula escalonada apretada de .070" X .060"
- Velocidades de datos de alta velocidad de hasta 6.250Gb/s a través de pares diferenciales de impedancia combinada de 100ohms
- Ciclos de acoplamiento de 100K frente a 2K para conectores de la competencia
- Baja fuerza de inserción/extracción (1.5 onzas típico por contacto)
- Resistente a golpes, vibraciones y corrosión por contacto.
- Bajo costo para un alto nivel de rendimiento.
- Utiliza menos espacio en el tablero
- Permite una altura acoplada más corta
- Proporciona la durabilidad y el rendimiento del contacto del cepillo.
Especificaciones técnicas
No. de Contactos
80Contactos
Conector, Montaje
Montaje en Panel
Espaciado, Paso
-
Género del Contacto
Hembra
Recubrimiento del Contacto
Contactos con Recubrimiento de Oro
No. de Filas
4Líneas
Rango de Producto
HDB-M4 Series
Tipo de Terminación del Contacto
Recto Agujero Pasante
Género
Receptáculo eléctrico
Contacto, Material
Beryllium Copper Alloy
Conector, Tamaño de la Carcasa
-
Sustancia Extremadamente Preocupante (SVHC)
To Be Advised
Documentos técnicos (1)
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Y-Ex
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:To Be Advised
