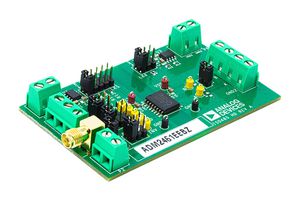

EVAL-ADM2461EEBZ

El EVAL-ADM2461EEBZ es una evaluación eficiente y simplificada del transceptor RS-485 semidúplex aislado de señal ADM2461E de 500KBPS y 5.7K VRMS con ±15KV IEC ESD. El EVAL-ADM2461EEBZ viene con opciones para la evaluación del ADM2461E en un sistema individual. Las señales de bus RS485 y digitales son fácilmente accesibles a través de los bloques de terminales de tornillos en el EVAL-ADM2461EEBZ. Cada entrada digital se puede configurar a través de las opciones de puente integradas.

• Evaluación simplificada del transceptor RS-485 semidúplex de 500 Kbps aislado de señal ADM2461E
• PCB de 2 capas que cumple con EN 55032 Clase B de emisiones radiadas
• 2 reguladores LDO ADP7104 integrados con puente para una evaluación simplificada en múltiples configuraciones de suministro
• Puente para utilizar un riel de suministro de bajo voltaje VDD1 flexible para interactuar con el nodo de E/S como 1.7V
• Conector SMA para señal de entrada TxD
• Oscilador LTC1799 incorporado opcional para proporcionar señal TxD
• Bloques de terminales con tornillos para conectar señales de alimentación, digitales y RS-485
