Información del producto
Resumen del producto

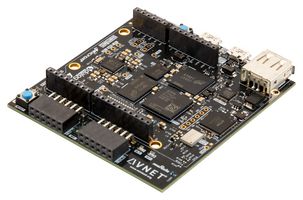

La AES-MINIZED-7Z007-G de Avnet es una placa de desarrollo MiniZed™ Zynq 7Z007S de un solo núcleo. Está dirigido a desarrolladores de Zynq de nivel de entrada con una plataforma de creación de prototipos de bajo costo. Este diseño compacto cuenta con conectividad a bordo a través de USB, Wi-Fi y Bluetooth. Los periféricos se pueden conectar a conectores duales compatibles con Pmod, la interfaz de escudo compatible con Arduino/interfaz de host USB 2.0. Los circuitos JTAG están incorporados en la placa base MinimiZed™, por lo que con un solo cable micro USB a su computadora portátil ya está listo y funcionando. MiniZed™ proporciona un diseño de referencia de hardware eficiente, mientras que también es una placa económica que se puede utilizar para realizar talleres y tutoriales. MiniZed™ proporciona un diseño de referencia de hardware eficiente, mientras que también es una placa económica que se puede utilizar para realizar talleres y tutoriales. El micrófono digital integrado sirve como entrada para una variedad de ilustraciones sobre cómo implementar filtros FIR, FFT y acceso directo a la memoria.
- Micron 512MB DDR3L, Micron 128Mb QSPI flash, Almacenamiento masivo Micron 8GB eMMC
- USB integrado a JTAG y circuito UART de depuración
- Módulo inalámbrico Murata "Tipo 1DX" con Wi-Fi 802.11b/g/n y Bluetooth 4.1 más EDR y BLE
- Dialog Semiconductor DA9062 PMIC (IC de administración de energía) genera todos los voltajes integrados
- La entrada de suministro auxiliar se puede utilizar para alimentar diseños que requieren corriente adicional
- Interfaz de escudo compatible con Arduino, 2 interfaces compatibles con Pmod
- Acelerómetro STMicro LIS2DS12 y sensor de temperatura, micrófono MEMS digital STMicro MP34DT05
- Botón de reinicio, botón de usuario, interruptor de usuario, 2 LED de dos elementos de usuario
- Osciladores CMOS de precisión de baja potencia de microchip
- Los LED de usuario, el botón y el interruptor permiten una interfaz de placa física
Contenido
El micrófono digital integrado sirve como entrada para una variedad de ilustraciones sobre cómo implementar filtros FIR, FFT y acceso directo a la memoria.
Especificaciones técnicas
Xilinx
Zynq-7000
Cortex-A9
Tarjeta de Desarrollo MiniZed, Cable Micro USB, Vale para Licencia SDSoc
To Be Advised
-
-
XC7Z007S
-
