UMFT4233HPEV

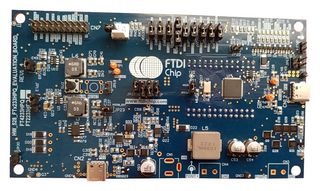

UMFT4233HPEV es un módulo de evaluación de interfaz serial USB Tipo-C de alta velocidad a UART/JTAG/SPI/I2C multipropósito con dos puertos USB PD Tipo-C™. El módulo tiene dimensiones de 138.5mm x 77mm, con un par de puertos de suministro de energía tipo C incorporados. El primero de estos puertos puede desempeñar funciones de receptor (recepción de energía) y de fuente (suministro de energía). El segundo puerto sirve únicamente como sumidero. Ambos puertos pueden admitir perfiles de objeto de suministro de energía (PDO) de 5V, 9V, 12V, 15V y 20V. Estos perfiles se pueden configurar a través de una memoria EEPROM externa, con indicadores LED que indican qué perfil PDO está en uso. Mientras que el primer puerto ofrece transmisión de datos USB más suministro de energía, el segundo puerto solo tiene capacidades de suministro de energía. También se ha incluido una función de paso de energía, con la energía de entrada del segundo puerto pasando al primer puerto. El control externo de la política de suministro de energía se puede lograr utilizando la interfaz I2C incorporada y los pines GPIO.

• 2 puertos USB PD tipo C™ con puerto de sumidero inicial PD1 que admite intercambio de funciones de energía y datos USB
• PD2, que es un puerto solo de sumidero
• Admite el funcionamiento autoalimentado y alimentado por bus.
• Opciones de puente configurables para habilitar o deshabilitar el circuito de paso o el regulador de voltaje CD
• Admite el control externo de la política de suministro de energía mediante los pines I2C y GPIO integrados
• Opciones de puente configurables para conectar I2C
• Indicadores LED para cada pin GPIO y señales PWREN#, SUSPEND# y energía del sistema
• Puntos de prueba para todos los voltajes de suministro de energía, voltajes de núcleo, voltajes PD VBUS y voltajes CD
• EEPROM externa para opciones configurables
• Las aplicaciones típicas incluyen la rápida integración USB en sistemas electrónicos existentes.
