34941A

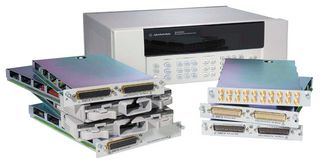

El 34941A es un módulo multiplexor cuádruple 1x4 de 50 ohms y 3GHz para la unidad de medición/conmutación multifunción 34980A. Ofrece conmutación bidireccional para señales de prueba de CD a 3GHz. El alto aislamiento de canal garantiza mediciones de rango dinámico de calidad con su osciloscopio, analizador de espectro u otra instrumentación. Los multiplexores de RF están configurados como cuatro multiplexores de RF 1x4 independientes en un solo módulo. Los multiplexores individuales están aislados entre sí y del chasis del mainframe para evitar bucles de tierra. Se pueden conectar en cascada varios bancos para crear un multiplexor aún más grande: hasta 97 canales de RF en cascada en un único mainframe 34980A.

• Multiplexores cuádruples de 4 canales
• CD a 3 GHz, 50 ohms
• Alto Aislamiento, Bajo VSWR
• Conmutación de 30V, 0.5A, 10W
• Conectores SMA
• 0.6dB Pérdida de inserción
• <gt/> Aislamiento de 58dB y <lt/> 1.25 VSWR
• Rango de frecuencia de 3GHz
