DSOX1102G/DSOX1B7T102

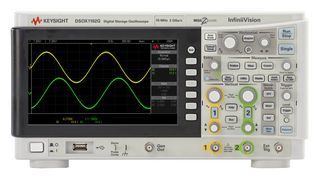

El DSOX1102G + DSOX1B7T102 de Keysight Technologies es un osciloscopio de 2 canales InfiniiVision 1000 serie X a 70 MHz / 100 MHz, con generador de funciones. El osciloscopio InfiniiVision 1000 serie X de Keysight está diseñado para proporcionar tecnología de calidad probada en la industria. Con la exclusiva tecnología ASIC personalizada MegaZoom IV diseñada por Keysight, la serie InfiniiVision 1000 X ofrece hasta 50,000 wfms / seg. Las herramientas de forma de onda incluyen acceso rápido a las matemáticas de forma de onda como FFT, sumar, restar, multiplicar y dividir. Las formas de onda de referencia permiten una comparación rápida de las formas de onda almacenadas. El disparador externo se puede usar como un tercer canal y se puede visualizar en la pantalla para crear una pantalla de tipo bus. El WaveGen incorporado admite senoidal, cuadrada, rampa, pulso, CD y ruido con amplitud y modulación de frecuencia. El generador de funciones incorporado permite generar señales que el usuario necesita para estimular rápidamente el diseño. Las señales se sincronizan fácilmente para medir las pruebas de estímulo / respuesta, incluido el análisis de respuesta de frecuencia (ganancia de Bode y fase).

• 2 canales analógicos y 1 canal digital
• Tasa de muestreo máxima de 2GSa/s
• La profundidad de memoria máxima es de 1Mpts
• Pantalla WVGA LCD TFT de 7"
• El tiempo de subida (10 hasta 90%) calculado es ≤ 3.5ns
• Los puertos de dispositivo USB y USB host integrados facilitan la conexión con la PC
• Acceso a 24 mediciones automáticas integradas
• Memoria segmentada y prueba de máscara/límite
• Dimensiones 314mm (12.4") x 165mm (6.5") x 130mm (5.1")
• Norma de seguridad UL61010-1 3era edición, CAN/CSA-C22.2 núm. 61010-1-12

Aplicaciones

Test y Medida

Contenido

Osciloscopio DSOX1102G + DSOX1B7T102, borrado seguro, soporte de idioma de ayuda incorporado, menús GUI de soporte de lenguaje de interfaz, cable de alimentación.
