EVB-USB7002

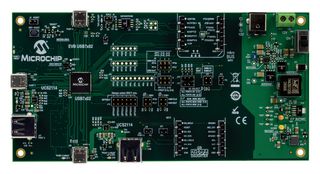

EVB-USB7002 es una plataforma de demostración y evaluación que proporciona los requisitos y las opciones de interfaz necesarios para evaluar el USB7002. Es un concentrador inteligente USB tipo C nativo de alta velocidad (HS) de 4 puertos en una placa de circuito impreso (PCB) de 4 capas compatible con RoHS. Esta plataforma admite cuatro puertos descendentes: dos puertos USB 3.1 Gen1 con conectores USB Tipo-C y dos puertos USB 2.0 con conectores Tipo-A. La plataforma EVB-USB7002 también admite la carga de batería en los cuatro puertos descendentes (máximo de 10A en cualquier momento) y FlexConnect, una tecnología de inversión de roles que permite que CUALQUIERA de los puertos descendentes sea el puerto Host (ascendente).

• USB7002 en un paquete QFN de 100 pines compatible con RoHS
• Compatible con USB 3.1 (funcionamiento Gen1), compatible con USB 2.0 (funcionamiento HS, FS y LS)
• Pines USB tolerantes a 5 V, funcionamiento autoalimentado
• Puerto ascendente USB Gen1 Tipo-C
• Todos los puertos descendentes se pueden habilitar para la carga de la batería (BC1.2 o SE1, 2.1A máximo por puerto)
• Tecnologías PortSwap, PHYBoost™ y VariSense™ de Microchip
• Flash SPI integrado para firmware descargable externamente
• Funciona con una fuente de alimentación externa de voltaje único (+12.0V, regulada)
• Entrada de cristal u oscilador de 25MHz incorporada
• Regulador único integrado de +/-5.2V y 15A
