OM13026,598

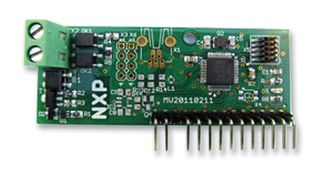

OM13026,598 es una placa de referencia DALI NGX que contiene un ejemplo de implementación de una capa física aislada para el bus de interfaz de iluminación direccionable digital (DALI) con microcontrolador ARM 32bit Cortex M0 LPC111x para el manejo del protocolo DALI y muchas funciones de E/S para dirigir controladores de iluminación externos para aplicaciones de iluminación fluorescente compacta o de estado sólido. Hay hasta cuatro señales PWM disponibles para controlar de forma independiente diferentes unidades de iluminación. La frecuencia y la resolución de las señales son programables por software. Los sistemas DALI son capaces de conseguir un menor consumo energético y un coste menor que los disponibles actualmente. El diseño de referencia se puede utilizar como punto de partida para desarrollar plataformas DALI de próxima generación.

• Reducción de la complejidad del sistema con MCU de alto rendimiento
• Conversión de energía de alta eficiencia
• Costo optimizado
• Bajo consumo de energía de la MCU (para dispositivos de alimentación por bus)
• Hasta cuatro señales PWM disponibles para controlar de forma independiente diferentes unidades de iluminación
• La frecuencia y la resolución de las señales son programables por software.
• La señal ON_OFF se puede usar independientemente de las señales PWM para cambiar el controlador de iluminación al estado APAGADO/ENCENDIDO
• Los pines del bus I2C se pueden usar para conectar externamente otros dispositivos como EEPROM o un sensor de temperatura.
• La entrada A/D analógica está disponible a través del pin 8
• La señal de E/S se deja abierta para el usuario final.

Contenido

Tarjeta de referencia DALI OM13026, Guía del usuario.
