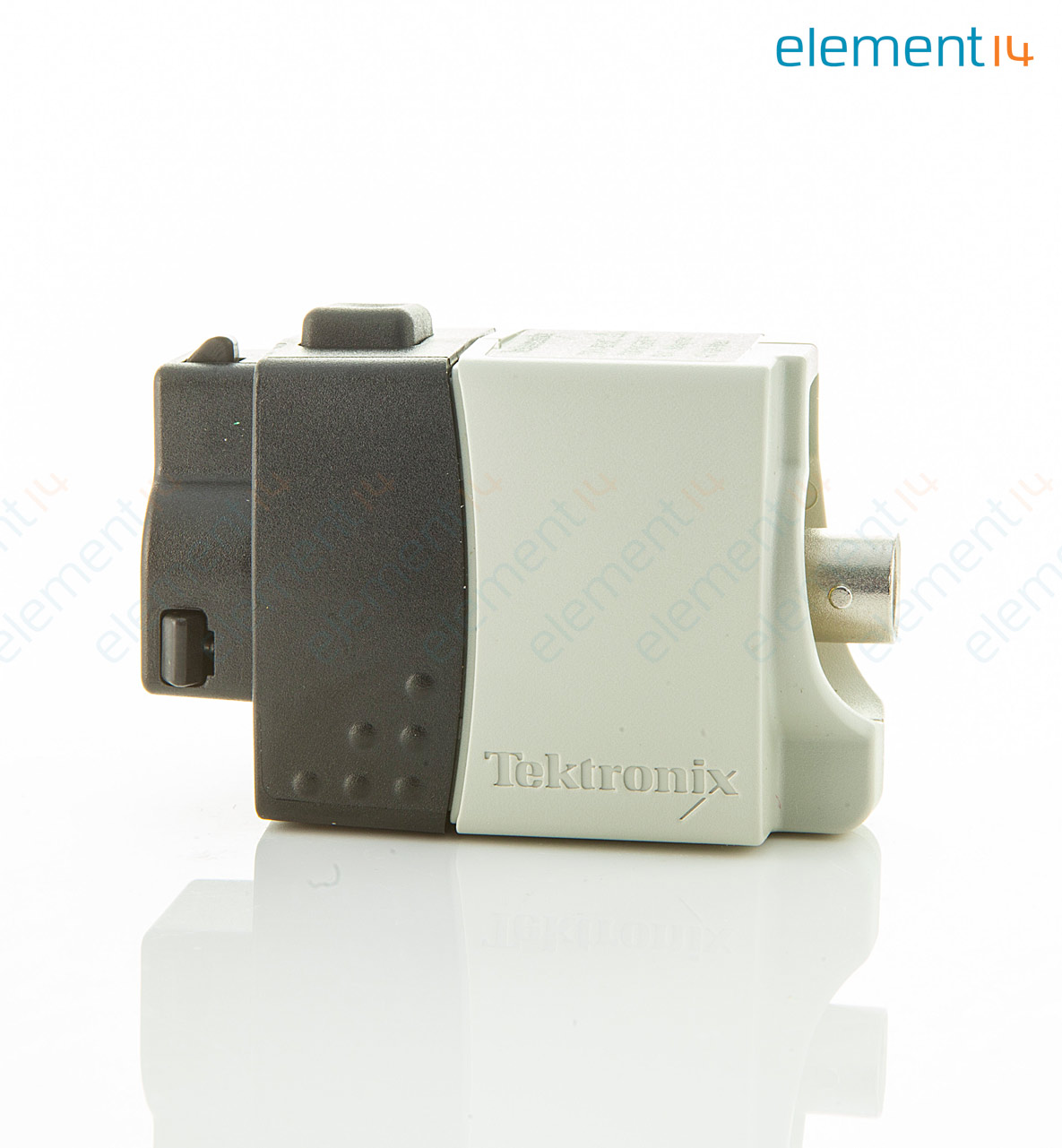

TPA-BNC

TPA-BNC es un adaptador de interfaz TekVPI™ que permite que los productos TekProbe® existentes se conecten a osciloscopios con la interfaz de sonda TekVPI™. El adaptador TPA-BNC reconoce y suministra la energía, la comunicación serial y el control de compensación necesarios según los utiliza el accesorio del producto TekProbe conectado. Proporciona un indicador de estado de la sonda LED que identifica que la sonda se ha encendido correctamente. Los tipos de sondas TekProbe-BNC existentes simplemente se conectan al adaptador TPA-BNC que luego se conecta directamente a cualquier canal de un osciloscopio equipado con la interfaz de sonda TekVPI. Adecuado para usar con los modelos DPO2000, MSO2000, DPO3000, MSO3000, MDO4000, DPO4000, MSO4000.

• Adaptador enchufable fácil de usar a la interfaz TekVPI™ del osciloscopio
• Proporciona protección contra sobrecorriente y sobrecarga térmica para el producto TekProbe® adjunto
• Rango de temperatura de funcionamiento de 0°C a +50°C

Contenido

Adaptador de interfaz TekVPI, manual de usuario (071-1689-xx).

Notas

La sonda Tektronix que utiliza una conexión BNC o BNC con un pin de codificación analógico de 1 para la detección del factor de atenuación se conecta directamente a la interfaz de la sonda TekVPI del osciloscopio y no requiere un adaptador TPA-BNC.
