DK-K7-CONN-G

El DK-K7-CONN-G de Xilinx es un kit de conectividad FPGA Kintex®-7. Se trata de una plataforma de 20 Gb/s para aplicaciones de gran ancho de banda y alto rendimiento que contiene todo el hardware, las herramientas y la propiedad intelectual necesarios para impulsar rápidamente la evaluación por parte de los usuarios y el desarrollo de sistemas de conectividad. Esto incluye un diseño de referencia orientado a 20Gb/s con PCI Express®, un núcleo IP DMA de Northwest Logic, 10GBase-R, AXI y un controlador de memoria FIFO virtual que interactúa con una memoria DDR3 externa. Para controlar y monitorear este diseño, la placa incluye una GUI de conectividad integrada en Fedora Live OS que incluye todos los controladores de software. Además, esta placa contiene la tarjeta hija SFP+ FMC, el cable y los módulos transceptores necesarios para utilizar este diseño. Implementa aplicaciones de visualización de video con salida HDMI y expansión de E/S con la interfaz de tarjeta mezzanine FPGA (FMC).

• Optimizado para la creación rápida de prototipos de aplicaciones de transceptor serial de alto rendimiento a través de FPGA Kintex®-7
• Demuestra una interfaz 10GBase-R con memoria DDR3 externa
• Interfaz de memoria avanzada con memoria SODIMM DDR3 de 1GB
• Habilitación de conectividad en serie con pares PCIe Gen2x4, SFP+ y SMA, UART, IIC
• Admite procesamiento integrado con MicroBlaze, RISC suave de 32 bits
• Desarrollar aplicaciones de red con Ethernet 10-100-1000Mbps (GMII, RGMII y SGMII​)

Contenido

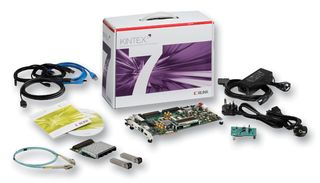

FPGA XC7K325T-2FFG900C, suite de diseño Vivado® completa, IP back-end PCI express DMA de Northwest Logic (licencia de evaluación, tiempo de espera de hardware de 12 horas), GUI de control y monitorización, controladores de software y código fuente requeridos en DVD del sistema operativo Fedora 16 Live, tarjeta hija FMC, dos módulos transceptores Ethernet de 10 Gb y un solo cable de conexión de fibra óptica, diseño de referencia específico, archivos de diseño de placa (DxDesigner 2005, Allegro 16.3 – 16.5), cables y fuente de alimentación.

Advertencias

Información de garantía: Las tarjetas de desarrollo, los kits y los cables de programación de Xilinx tienen una garantía de noventa (90) días a partir de la fecha de compra.

Notas

No-Cancelable y No Retornable (NCNR) Este producto tiene una garantía de noventa (90) días a partir de la fecha de compra. Los productos AMD solo están autorizados (y vendidos) para su uso por parte del cliente y no deben revenderse
