EK-Z7-ZC702-G

El EK-Z7-ZC702-G de Xilinx es un kit de evaluación SoC ZC702 totalmente programable Zynq®-7000. Este kit incluye todos los componentes básicos de hardware, herramientas de diseño, IP y diseños de referencia previamente verificados, incluido un diseño específico que permite una plataforma de procesamiento integrado completa. Los diseños de referencia previamente verificados incluidos y los conectores mezzanine FPGA (FMC) estándar de la industria permiten escalar y personalizar con tarjetas secundarias. Está optimizado para crear prototipos rápidos de aplicaciones integradas utilizando SoC Zynq-7000 y demuestra un diseño integrado orientado a la canalización de video.

• Hardware, herramientas de diseño, IP y diseños de referencia pre-verificados
• Interfaz de memoria avanzada con memoria de componentes DDR3 de 1GB
• Habilitación de conectividad en serie con USB OTG, UART, IIC, bus CAN
• Admite procesamiento integrado con procesadores de núcleo dual ARM Cortex-A9
• Desarrollar aplicaciones de red con Ethernet 10-100-1000Mbps (GMII, RGMII y SGMII​)
• Implementar aplicaciones de visualización de video con salida HDMI
• Expansión de E/S con la interfaz de tarjeta intermedia FPGA (FMC)

Contenido

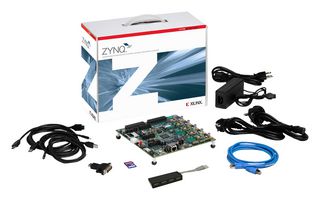

Tarjeta de evaluación ZC702 con el SoC XC7Z020 CLG484 -1 AP y paquete de diseño Vivado® completo: Edición de diseño (bloqueado por nodo y bloqueado por dispositivo para el SoC Zynq-7000 XC7Z020 con 1 año de actualizaciones y soporte), placa de evaluación AMS 101, guía de inicio rápido impresa, el diseño de referencia específico muestra varias características y capacidades de dominio integrado con un diseño de canalización de video basado en Linux, archivos de diseño de placa (DxDesigner 2005, Allegro 16.3 - 16.5), cables y fuente de alimentación.

Advertencias

Información de garantía: Las tarjetas de desarrollo, los kits y los cables de programación de Xilinx tienen una garantía de noventa (90) días a partir de la fecha de compra.

Notas

Tenga en cuenta que este producto no es cancelable ni retornable (NCNR). Información de garantía: Los productos semiconductores Xilinx tienen una garantía de doce (12) meses a partir de la fecha de compra.
