EK-U1-KCU105-G

La EK-U1-KCU105-G de Xilinx es una tarjeta de evaluación FPGA Kintex® UltraScale™ KCU105. La tarjeta de evaluación KCU105 para el FPGA Xilinx® Kintex® UltraScale™ proporciona un entorno de hardware para desarrollar y evaluar diseños dirigidos al dispositivo UltraScale™ XCKU040-2FFVA1156E. La tarjeta de evaluación KCU105 proporciona características comunes a muchos sistemas de evaluación, incluida una memoria de componentes DDR4, una interfaz multimedia de alta definición (HDMI™), dos conectores enchufables de factor de forma pequeño (SFP+), una interfaz PCI Express® de ocho carriles, una PHY Ethernet, E/S de propósito general y dos interfaces UART. Se pueden agregar otras características mediante el uso de tarjetas mezzanine FPGA VITA-57 (FMC) conectadas a los conectores FMC de bajo conteo de pines (LPC) y FMC de alto conteo de pines (HPC). La familia Kintex UltraScale ofrece rendimiento a nivel de sistema de clase ASIC, gestión de reloj y gestión de energía para sistemas de próxima generación con el equilibrio adecuado entre precio, rendimiento y potencia.

• Generador de reloj de frecuencia fija cuádruple Si5335A, multiplicador de reloj y atenuador de fluctuación Si5328B
• Generador de reloj LVDS programable I2C Si570, versión subminiatura, conectores A (SMA) (diferencial)
• Controlador de sistema basado en Zynq® AP SoC XC7Z010, conector micro digital seguro (SD)
• Memoria flash dual con interfaz periférica serial cuádruple de 256Mb (doble, cuádruple, SPI)
• 20 transceptores GTH (cinco quads), conectividad de punto final PCI Express, dos conectores SFP+
• Interfaz Ethernet PHY SGMII con conector RJ45, puente dual USB a UART con conector USB micro-B
• Códec HDMI con conector HDMI, bus I2C, LED de estado, E/S de usuario, interruptor deslizante de encendido/apagado SW1
• Convertidor analógico-digital SYSMON de 10 bits y 0.2MSPS, interfaz USB JTAG a través de módulo Digilent con conector USB micro-B
• Opciones de configuración, memoria flash dual quad-SPI
• Cabezal del cable de la plataforma J3 Puerto de configuración JTAG y tarjeta micro-SD del controlador del sistema

Contenido

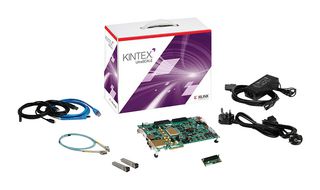

Tarjeta de evaluación KCU105 con FPGA Kintex UltraScale™ XCKU040-2FFVA1156E, 2 módulos SFP+ de 10 Gbps, 1 cable de conexión de fibra óptica, 1 tarjeta de bucle invertido FMC, acceso a un conjunto completo de la suite de diseño Vivado®: edición de diseño (bloqueada para el dispositivo XCKU040), acceso a diseños de referencia específicos para Ethernet, PCIe y más, acceso a ejemplos de diseño para probar todas las interfaces principales en la placa, guía de inicio rápido de KCU105.

Advertencias

Información de garantía: Las tarjetas de desarrollo, los kits y los cables de programación de Xilinx tienen una garantía de noventa (90) días a partir de la fecha de compra.

Notas

Non-Cancellable and Non-Returnable (NCNR). This product has a warranty of Ninety (90) Days from date of purchase. AMD products are only authorized (and sold) for use by the customer and are not to be resold or otherwise passed on to any third party.
