1-745494-5
Conector D Sub, DB15, Estándar, Macho, Serie Amplimite HDE-20, 15 Contactos, DA, IDC / IDT

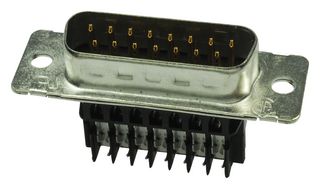

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteAMP - TE CONNECTIVITY
No. Parte Fabricante1-745494-5
No. Parte Newark42K6569
Rango de ProductoSerie Amplimite HDE-20
Hoja de datos técnicos
44 En Stock
¿Necesita más?
Envío el mismo día
Haga el pedido antes de las 9 p.m., hora estándar del este, para un envío normal
| Cantidad | Precio en USD |
|---|---|
| 1+ | $13.820 |
| 10+ | $12.110 |
| 25+ | $11.500 |
| 50+ | $11.070 |
| 100+ | $10.830 |
| 250+ | $10.580 |
Precio para:Cada
Mínimo: 1
Múltiple: 1
$13.82
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteAMP - TE CONNECTIVITY
No. Parte Fabricante1-745494-5
No. Parte Newark42K6569
Rango de ProductoSerie Amplimite HDE-20
Hoja de datos técnicos
Tipo de Conector D SubEstándar
Rango de ProductoSerie Amplimite HDE-20
No. de Contactos15Contactos
Carcasa D Sub, TamañoDA
Tipo de Terminación del ContactoIDC / IDT
Conector, MontajeMontaje en Cable, Montaje en Panel
Contacto, MaterialBronce Fosforado
Recubrimiento del ContactoContactos con Recubrimiento de Oro
Material del Cuerpo del ConectorMetal
Sustancia Extremadamente Preocupante (SVHC)No SVHC (21-Jan-2025)
Resumen del producto
Los conectores D-sub de la serie HDE-20 de Amplimite para cable discreto y cable con camisa. Tiene contactos de bronce fosforado con termoplástico o acero, carcasa chapada en estaño. Todos los conectores están precargados con contactos de desplazamiento de aislamiento. Pines en conectores plug y sockets en conectores receptáculos Los contactos aceptan un espesor máximo de aislamiento del cable de .015 pulgadas y un diámetro máximo de aislamiento del cable de .06 pulgadas.
- Disponible en tamaños de carcasa estándar 9, 15, 25 y 37
- Disponible en tapón y receptáculo de plástico y metal.
- Contactos enchapados sin bordes desnudos.
- Contactos chapados a dos caras: oro en el extremo de acoplamiento y estaño en el extremo de engaste
- El contacto patentado garantiza la terminación confiable de una amplia gama de tamaños de cables y diámetros de aislamiento
- Contactos extraíbles para sustitución y reparación.
- Carga selectiva de contactos disponibles.
- Contactos de enganche de engarce disponibles para hacer puentes entre circuitos
- Clasificación de Inflamabilidad UL94V-0
Especificaciones técnicas
Tipo de Conector D Sub
Estándar
Rango de Producto
Serie Amplimite HDE-20
Carcasa D Sub, Tamaño
DA
Conector, Montaje
Montaje en Cable, Montaje en Panel
Recubrimiento del Contacto
Contactos con Recubrimiento de Oro
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (21-Jan-2025)
Género
Macho
No. de Contactos
15Contactos
Tipo de Terminación del Contacto
IDC / IDT
Contacto, Material
Bronce Fosforado
Material del Cuerpo del Conector
Metal
