AD9523-1BCPZ

El AD9523-1 es un generador de reloj de baja fluctuación con 14 salidas LVPECL/LVDS/HSTL/29 LVCMOS. El AD9523-1 proporciona una función de distribución de reloj de baja potencia y salida múltiple con un rendimiento de baja fluctuación, junto con un PLL y un VCO en el chip con dos divisores de VCO. Está diseñado para admitir los requisitos de reloj para la evolución a largo plazo (LTE) y los diseños de estaciones base GSM multiportadora. Se basa en un VCXO externo para proporcionar la limpieza de fluctuación de fase de referencia para lograr los requisitos restrictivos de bajo ruido de fase necesarios para un rendimiento SNR aceptable del convertidor de datos. La aplicación incluye estaciones base LTE y GSM multiportadora, infraestructura inalámbrica y de banda ancha, instrumentación médica, reloj ADC de alta velocidad, DAC, DDS, DDC, DUC, MxFE, baja fluctuación, distribución de reloj de bajo ruido de fase, generación y traducción de reloj para SONET, 10Ge, 10G FC y otros protocolos de 10 Gbps, corrección de errores de reenvío (G.710), transceptores inalámbricos ATE de alto rendimiento e instrumentación de alto rendimiento.

• Operación de retardo cero, divisores duales VCO
• Retardo ajustable 63 pasos de resolución de ½ período de divisor de salida VCO
• Corrección del ciclo de trabajo para configuraciones de divisores impares
• Sincronización automática de todas las salidas al encender
• EEPROM no volátil almacena ajustes de configuración, arquitectura dual PLL
• Bajo ancho de banda para la limpieza del reloj de entrada de referencia con VCXO externo
• Tasa de detección de fase de hasta 130MHz, entradas de referencia redundantes
• Modos de conmutación de referencia automática y manual, conmutación reversible y no reversible
• Salida LVCMOS de bajo ruido de VCXO utilizada para sintetizadores RF/IF

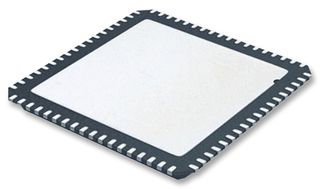

• Paquete LFCSP-VQ de 72 conductores, rango de temperatura de -40°C a +85°C

Notas

Los productos ADI solo están autorizados (y vendidos) para su uso por parte del cliente y no deben revenderse ni transmitirse de otro modo a ningún tercero.
