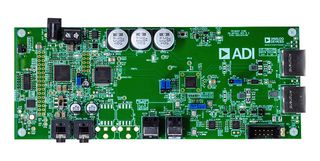

EVAL-AD2437A1MZ

La tarjeta de evaluación EVAL-AD2437A1MZ está diseñada para evaluar diversos periféricos del transceptor AD2437 A2B (bus de audio). El EVAL-AD2437A1MZ se puede configurar para que sea un nodo principal o un nodo secundario de alimentación local (LPS). El módulo EVAL-AD2437A1MZ se puede conectar a un nodo principal, a un nodo secundario de alimentación local (LPS) o a un nodo secundario de alimentación por bus (BPS). Esta tarjeta de evaluación está diseñada para utilizarse con la herramienta de desarrollo gráfico SigmaStudio+. En la configuración predeterminada (modo principal), esta placa de evaluación proporciona la funcionalidad de nodo principal para una red A2B. Un concentrador PC controla las señales I2C/SPI del transceptor principal AD2437 A2B a través del puente USB-I2C/SPI; USBi (EVAL-ADUSB2EB). Esto permite que SigmaStudio+ pueda detectar y controlar directamente una red A2B, así como leer los registros y supervisar el rendimiento. Como alternativa, el dispositivo EVAL-AD2437A1MZ se puede controlar mediante una interfaz SOM a través de un dispositivo DSP externo, como el SC594.

• Principal / sub (principal / LPS) principal / subordinado
• Fuentes de alimentación local
• Conector RJ45
• Analog Devices ADA4841 - Amplificadores de salida rail-to-rail de bajo consumo, bajo ruido y distorsión
• Analog Devices ADG774 - Multiplexor cuádruple 2:1 CMOS de 3 V/5 V y ancho de banda amplio
• 11 LEDs: más detalles en la sección de LED
• Analog Devices ADAU1452 - Procesador de audio digital SigmaDSP
• Analog Devices ADG774 - Multiplexor cuádruple 2:1 CMOS de 3 V/5 V y ancho de banda amplio
• TDK MMICT390200012 - Micrófono MEMS de salida digital
• Dos interruptores: reinicio y ganancia, conector cilíndrico y terminal de conexión a tarjeta.

Contenido

Tarjeta EVAL-AD2437A1MZ, EVAL-ADUSB2EBZ (Rev 1.5 o superior), cable RJ45 de 1m, fuente de alimentación universal de 24V CD, software A2B - documento de solicitud en línea.
