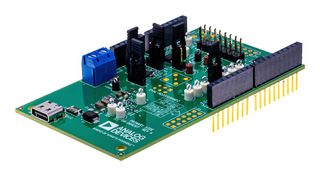

EVAL-AD3531RARDZ

La tarjeta de evaluación EVAL-AD3531RARDZ es compatible con los convertidores digital-analógico (DAC) de salida de voltaje de 16 bits y 4 canales AD3531/AD3531R. La tarjeta permite a los usuarios crear prototipos de los circuitos AD3531/AD3531R rápidamente y reducir el tiempo de diseño. El AD3531/AD3531R funciona con rangos de alimentación únicos de 2.7V a 5.5V. Los circuitos integrados AD3531/AD3531R incorporan referencias internas de 2.5V para proporcionar voltajes de salida de 2.5V o 5V. El EVAL-AD3531RARDZ también incorpora una referencia de voltaje adicional integrada, el ADR4525. El EVAL-AD3531RARDZ se conecta al puerto USB de un PC mediante una tarjeta de plataforma de demostración del sistema (SDP-K1). El software de Análisis/Control/Evaluación (ACE) se utiliza con la placa de evaluación para permitir al usuario programar los dispositivos AD3531/AD3531R. También está disponible una conexión de interfaz de módulo periférico (PMOD) que permite la conexión de microcontroladores a la tarjeta de evaluación sin la tarjeta SDP-K1. Cuando se utiliza un microcontrolador a través de la conexión PMOD, la placa SDP-K1 debe desconectarse y el usuario no puede utilizar el software ACE.

• Tarjeta de evaluación con todas las funciones para AD3531/AD3531R
• Varias opciones de enlace
• Control mediante PC cuando se utiliza junto con la placa SDP de Analog Devices, Inc.
