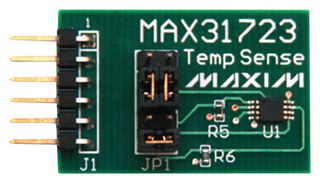

MAX31723PMB1#

El MAX31723PMB1# es un módulo periférico que proporciona el hardware necesario para conectar el termómetro y termostato digital MAX31723 a cualquier sistema que utilice puertos de expansión compatibles con PmodK configurables para comunicación SPI y/o GPIO. El CI proporciona conversión de temperatura a digital sin componentes adicionales. Las lecturas de temperatura se comunican desde el dispositivo a través de una interfaz SPI o una interfaz serie de 3 cables. La elección de la interfaz es seleccionable por el usuario. Para aplicaciones que requieren una mayor resolución de temperatura, el usuario puede ajustar la resolución de lectura de 9 bits a 12 bits. Esto es particularmente útil en aplicaciones donde las condiciones de fuga térmica deben detectarse rápidamente. El termostato tiene una salida de drenaje abierto dedicada (TOUT bajo activo). Dos modos de funcionamiento del termostato (comparador e interrupción) controlan el funcionamiento del termostato en función de puntos de disparo no volátiles definidos por el usuario (MUSTO y BAJO).

• Mide temperaturas de -55°C a +125°C
• La precisión del termómetro es de ±0.5°C.
• La resolución del termómetro es configurable de 9 bits a 12 bits.
• Salida del termostato con umbrales no volátiles definidos por el usuario
• Interfaz SPI o 3 hilos seleccionable mediante jumpers
• Conector compatible con pmod de 6 pines (SPI/GPIO)
• Software de ejemplo escrito en C para portabilidad
• Plano de PCB probado
• Completamente ensamblado y probado.
