FF100R12W1T7EB11BPSA1
Módulo IGBT, Doble, 80 A, 1.5 V, 175 °C, Module

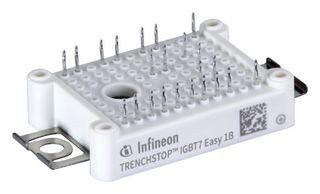

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteINFINEON
No. Parte FabricanteFF100R12W1T7EB11BPSA1
No. Parte Newark20AM6119
Rango de ProductoEasyDUAL Series
62 En Stock
¿Necesita más?
1 Entrega en 1-3 días hábiles(US stock)
61 Entrega en 2-4 días hábiles(UK stock)
Pedido antes de las 9 p.m.
| Cantidad | Precio en USD |
|---|---|
| 1+ | $46.640 |
| 5+ | $42.130 |
| 10+ | $37.610 |
| 25+ | $33.710 |
Precio para:Cada
Mínimo: 1
Múltiple: 1
$46.64
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteINFINEON
No. Parte FabricanteFF100R12W1T7EB11BPSA1
No. Parte Newark20AM6119
Rango de ProductoEasyDUAL Series
Configuración IGBTDual
Corriente del Colector Continua80A
Voltaje de Saturación Colector Emisor1.5V
Disipación de Potencia-
Temperatura de Trabajo Máx.175°C
Diseño de TransistorModule
Terminación del IGBTPress Fit
Voltaje Máx. Colector a Emisor1.2kV
Tecnología IGBTIGBT 7 [Trench]
Montaje de TransistorPanel
Rango de ProductoEasyDUAL Series
Sustancia Extremadamente Preocupante (SVHC)No SVHC (21-Jan-2025)
Resumen del producto
FF100R12W1T7EB11BPSA1 is an EasyDUAL™ 1B, 1200V, 100A common emitter IGBT module with TRENCHSTOP™ IGBT T7, EC7, Pressfit Pin, and NTC.
- Electrical features: VCES = 1200V
- IC nom = 100A / ICRM = 200A
- Overload operation up to 175°C and low VCE,sat
- Mechanical features: high power density, compact design
- Al2O3 substrate with low thermal resistance
- PressFIT contact technology
- 2.5KV AC 1 minute insulation and integrated NTC temperature sensor
- Easy family with 0.47inch height
- Easy to design, increased power density, best cost-performance and reduced system costs
- 1.5V typ collector-emitter saturation voltage at IC = 100A, VGE = 15V, Tvj = 25°C
Especificaciones técnicas
Configuración IGBT
Dual
Voltaje de Saturación Colector Emisor
1.5V
Temperatura de Trabajo Máx.
175°C
Terminación del IGBT
Press Fit
Tecnología IGBT
IGBT 7 [Trench]
Rango de Producto
EasyDUAL Series
Corriente del Colector Continua
80A
Disipación de Potencia
-
Diseño de Transistor
Module
Voltaje Máx. Colector a Emisor
1.2kV
Montaje de Transistor
Panel
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (21-Jan-2025)
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Pendiente
Valor de sustancia extremadamente preocupante:No SVHC (21-Jan-2025)
Descargue el certificado de cumplimiento del producto
Certificado de conformidad del producto
