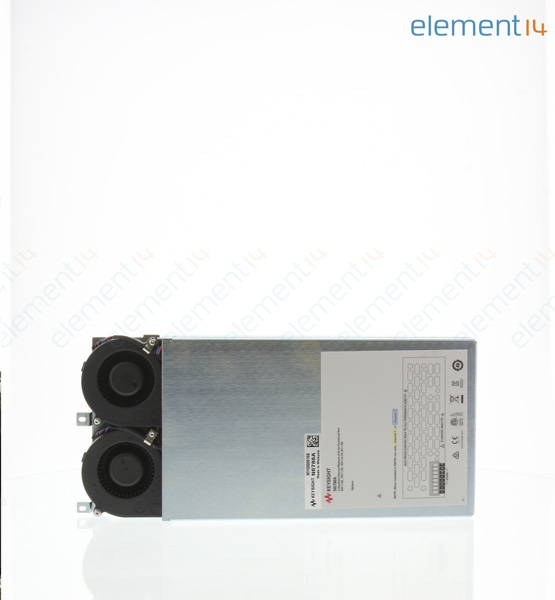

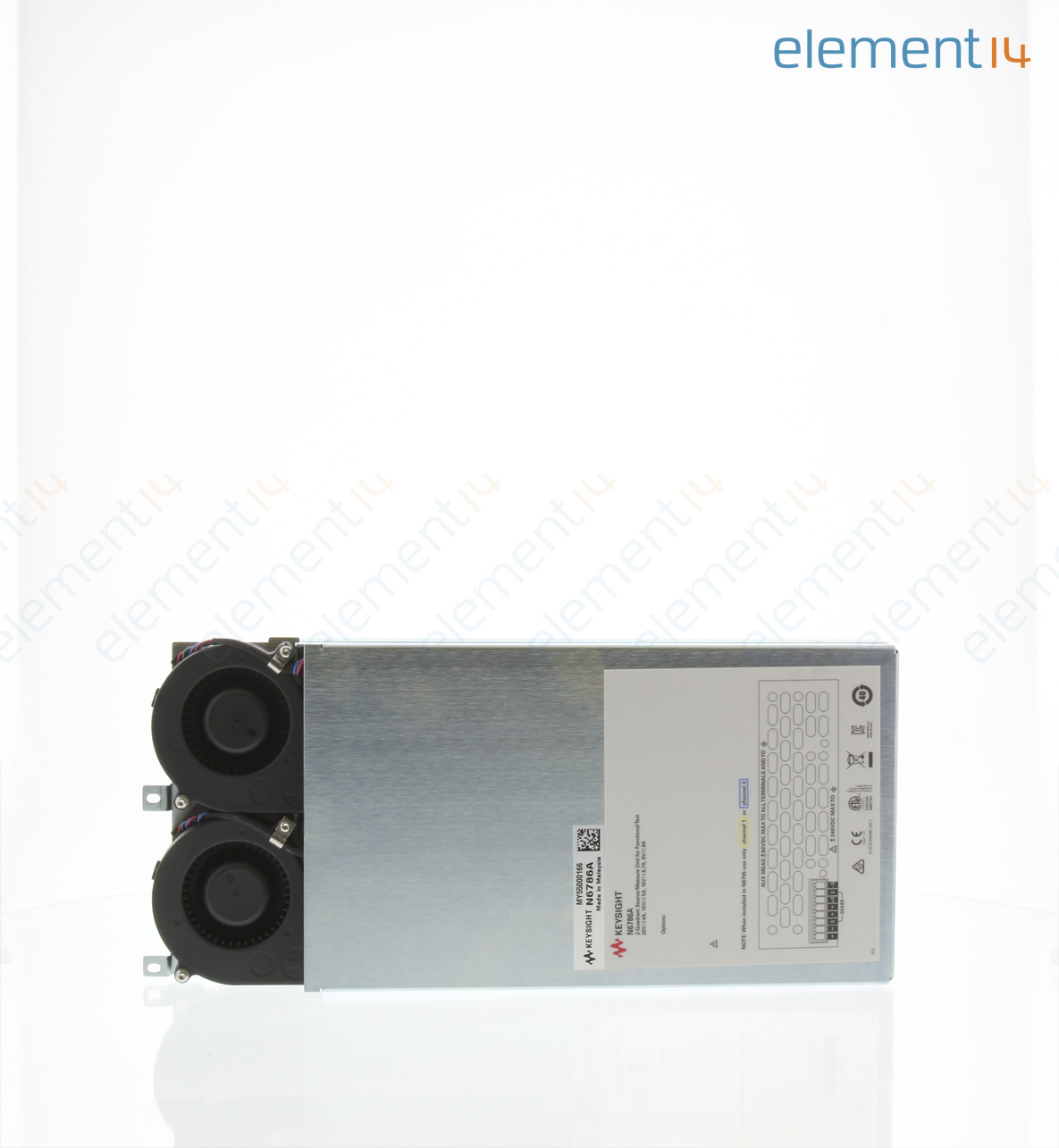

N6786A
Unidad Medida Fuente SMU, 1-Canal, 2-Cuadrantes, Prueba Funcional, 80W
La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteKEYSIGHT TECHNOLOGIES
No. Parte FabricanteN6786A
No. Parte Newark38Y6465
Rango de ProductoSerie N6780
Hoja de datos técnicos
Disponible para realizar pedido
Plazo de entrega estándar del fabricante: 8 semana(s)
| Cantidad | Precio en USD |
|---|---|
| 1+ | $10,558.630 |
Precio para:Cada
Mínimo: 1
Múltiple: 1
$10,558.63
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteKEYSIGHT TECHNOLOGIES
No. Parte FabricanteN6786A
No. Parte Newark38Y6465
Rango de ProductoSerie N6780
Hoja de datos técnicos
Rango de ProductoSerie N6780
Núm. de Canales1Canales
Función de Medición de FuenteCurrent/Voltage Source
Potencia de Salida80W
Fuente, Rango de Tensión6V to 20V
Fuente, Rango de Intensidad± 4A to ± 8A
Resistencia, Rango de Medida-
Garantía del Fabricante3 Años
Sustancia Extremadamente Preocupante (SVHC)No SVHC (17-Jan-2023)
Resumen del producto
N6786A es una unidad de fuente/medida de 2 cuadrantes para pruebas funcionales (80W). Medir la corriente estática con precisión puede ser un desafío. Medir corrientes dinámicas de nA a A es un desafío aún mayor. Dependiendo del nivel de corriente, se debe utilizar una resistencia de medición de precisión diferente, que represente un rango de medición en la fuente de alimentación. Esta unidad tiene múltiples rangos de medición de corriente, lo que los sintoniza para medir los diferentes estados operativos de un dispositivo en modo APAGADO, SUSPENSIÓN, ESPERA y TRANSMISIÓN.
- Voltaje de salida de 20V/15V/10V/6V, corriente de salida de ±4A/±5A/±6.7A/±8A.
- Abastecimiento y hundimiento estables y sin fallas (carga/eLoad), como una batería
- La resistencia de salida programable imita la resistencia interna de la batería.
- Caracterice la corriente en modo apagado, suspensión y transmisión de su dispositivo en una sola pasada
- Realice una prueba de agotamiento de la batería y caracterice cómo funciona su dispositivo con la batería real, el amperímetro de SMU
Especificaciones técnicas
Rango de Producto
Serie N6780
Función de Medición de Fuente
Current/Voltage Source
Fuente, Rango de Tensión
6V to 20V
Resistencia, Rango de Medida
-
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (17-Jan-2023)
Núm. de Canales
1Canales
Potencia de Salida
80W
Fuente, Rango de Intensidad
± 4A to ± 8A
Garantía del Fabricante
3 Años
