DM330012

El DM330012 es un kit de inicio USB dsPIC33E que proporciona un método de bajo costo para el desarrollo y prueba de aplicaciones de dispositivos y host USB en la familia DSC dsPIC33E. El kit de inicio viene precargado con software de demostración para que el usuario explore las nuevas características de la familia DSC dsPIC33E. También puede extenderse mediante una interfaz modular de expansión, lo que permite que el usuario extienda su funcionalidad. La tarjeta contiene un depurador/programador integrado, conectores USB A estándar y micro A/B, tres LED programables por el usuario, tres interruptores de botón y un encabezado de expansión compatible con la placa de expansión multimedia (DM320005) y la placa de expansión de E/S (DM320002). El kit de inicio viene precargado con el software de demostración de clase de dispositivo de comunicación básica (CDC).

• LED indicador de energía verde
• Cristal de 8MHz para reloj de microcontrolador de precisión
• Receptáculo USB tipo A para aplicaciones basadas en host USB dsPIC33E/PIC24E
• Fuente de alimentación regulada de 3.3V para alimentar el kit de inicio a través de USB o una placa de expansión
• Dispositivo DSC de 16 bits DsPIC33EP512MU810
• Conectividad USB para comunicaciones del depurador integrado
• Tres interruptores pulsadores (SW1, SW2, SW3) para entradas definidas por el usuario
• Tres LED indicadores definidos por el usuario (LED1, LED2, LED3)

Contenido

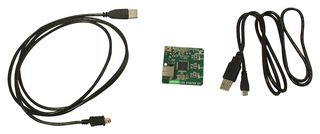

Tarjeta de desarrollo del kit de inicio USB DsPIC33E con un DSC dsPIC33EP512MU810-I/PT, hoja de información del kit de inicio USB dsPIC33E, cable USB mini-B a estándar, cable USB micro-B a estándar.
