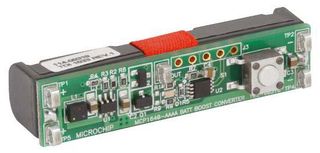

MCP1640RD-4ABC

El MCP1640RD-4ABC es un diseño de referencia de convertidor CC a CC elevador de frecuencia fija, compacto y de alta eficiencia MCP1640. Proporciona una solución de suministro de energía fácil de usar, con un número mínimo de componentes externos para aplicaciones alimentadas por baterías alcalinas de una celda, dos celdas o tres celdas, NiCd, NiMH, Li-Ion de una celda o Li-Polymer. Con la opción de apagado y desconexión de salida real, funciona conectado a una aplicación de microcontrolador. Esta tarjeta demuestra cómo optimizar la vida útil de la batería utilizando el MCP1640 y un microcontrolador PIC de bajo costo de 8 bits, para reducir la corriente de entrada sin carga para aplicaciones que operan en modo de espera durante un largo período de tiempo. Durante el modo de espera, la señal de habilitación del MCP1640 tiene una frecuencia baja, con un ciclo de trabajo positivo de menos del 1%. Esto mantiene la salida del dispositivo MCP1640 hasta 2.3V, lo que es suficiente para mantener activo el microcontrolador PIC. Esta solución reduce hasta el 80% de la corriente de entrada sin carga que consume el MCP1640 en modo PFM.

• El voltaje de entrada lo proporciona una batería alcalina AAAA
• El voltaje de salida suele ser de 3.3V.
• La corriente de salida es inferior a 130mA.
• Eficiencia hasta del 75%
• Corriente de batería en espera 14.5μA a una entrada de 1.5V
• Voltaje de arranque de entrada bajo, normalmente 0.65V a 1mA de corriente de carga
• La frecuencia de conmutación PWM es de 500KHz
• El dispositivo MCP1640 selecciona automáticamente el mejor modo de funcionamiento para lograr eficiencia, PWM o PFM
• Indicación de estado del LED (salida encendida y batería baja)
• Portapilas Energizer con protección contra inversión de pila
