PIC18F46K22-I/P
MCU de 8 Bits, Flash, Serie PIC18 Family PIC18F K2x Microcontrollers, PIC18, 64 MHz, 64 KB

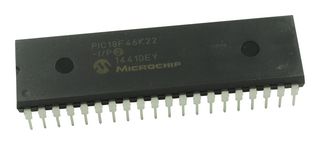

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteMICROCHIP
No. Parte FabricantePIC18F46K22-I/P
No. Parte Newark65R6012
Rango de ProductoSerie PIC18 Family PIC18F K2x Microcontrollers
Hoja de datos técnicos
69 En Stock
¿Necesita más?
Envío el mismo día
Haga el pedido antes de las 9 p.m., hora estándar del este, para un envío normal
| Cantidad | Precio en USD |
|---|---|
| 1+ | $4.600 |
| 10+ | $4.400 |
| 30+ | $4.200 |
| 50+ | $4.000 |
| 100+ | $3.800 |
Precio para:Cada
Mínimo: 1
Múltiple: 1
$4.60
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteMICROCHIP
No. Parte FabricantePIC18F46K22-I/P
No. Parte Newark65R6012
Rango de ProductoSerie PIC18 Family PIC18F K2x Microcontrollers
Hoja de datos técnicos
Familia/Series del ControladorPIC18FxxKxx
Rango de ProductoSerie PIC18 Family PIC18F K2x Microcontrollers
Velocidad de CPU64MHz
Núcleo del DispositivoPIC18
Frecuencia de Funcionamiento Máx.64MHz
Memoria Programable, Tamaño64KB
Núm. de Contactos40Pines
Estuche / Paquete CIDIP
Modelo de MCUDIP
Núm. de Entradas/Salidas36E/S's
Tipo de Interfaz IntegradaEUSART, I2C, SPI
InterfacesEUSART, I2C, SPI
Tamaño de Memoria RAM3.8KB
Canales ADC28Canales
Resolución de ADC10Bit
Familia MCUPIC18
Tensión de Alimentación Mín.1.8V
Serie MCUPIC18F K2x
Tensión de Alimentación Máx.5.5V
Temperatura de Trabajo Mín.-40°C
Temperatura de Trabajo Máx.85°C
IC, MontajeThrough Hole
CalificaciónAEC-Q100
Norma de Cualificación AutomotrizAEC-Q100
Nivel de Sensibilidad a la Humedad (MSL)-
Sustancia Extremadamente Preocupante (SVHC)No SVHC (21-Jan-2025)
Resumen del producto
El PIC18F46K22-I/P es un microcontrolador de alto rendimiento computacional con la adición de memoria de programa flash de alta resistencia. Además de estas características, presenta mejoras de diseño que hacen de estos microcontroladores una opción lógica para muchas aplicaciones de alto rendimiento y sensibles a la energía.
- CPU RISC de alto rendimiento
- Gestión de consumo extremadamente bajo con nanoWatt XLP™
- 100nA, modo de suspensión típico
- 500nA, temporizador de vigilancia típico
- 500nA a un oscilador típico de 32kHz Temporizador 1
- Estructura de oscilador flexible
- Bloque oscilador interno de precisión de 16MHz
- Cuatro modos de cristal de hasta 64MHz
- Dos modos de reloj externo de hasta 64MHz
- Bucle de bloqueo de fase 4X (PLL)
- Oscilador secundario usando Timer1 a 32kHz
- Monitor de reloj a prueba de fallas, permite un apagado seguro si el reloj periférico se detiene
- Puesta en marcha del oscilador de dos velocidades
- Operación completa de 5.5V
- Auto-reprogramable bajo control de software
- Restablecimiento de encendido (POR), Temporizador de encendido (PWRT) y Temporizador de arranque del oscilador (OST)
- Restablecimiento de apagón programable (BOR)
- Temporizador de vigilancia extendido (WDT) con oscilador en chip y habilitación de software
- Protección de código programable
- Programación en serie en circuito ™ (ICSP ™) a través de dos pines
- Depuración en circuito a través de dos pines
- Módulo convertidor de analógico a digital (ADC)
- Módulo programable de detección de alto/bajo voltaje (PLVD)
Especificaciones técnicas
Familia/Series del Controlador
PIC18FxxKxx
Velocidad de CPU
64MHz
Frecuencia de Funcionamiento Máx.
64MHz
Núm. de Contactos
40Pines
Modelo de MCU
DIP
Tipo de Interfaz Integrada
EUSART, I2C, SPI
Tamaño de Memoria RAM
3.8KB
Resolución de ADC
10Bit
Tensión de Alimentación Mín.
1.8V
Tensión de Alimentación Máx.
5.5V
Temperatura de Trabajo Máx.
85°C
Calificación
AEC-Q100
Nivel de Sensibilidad a la Humedad (MSL)
-
Rango de Producto
Serie PIC18 Family PIC18F K2x Microcontrollers
Núcleo del Dispositivo
PIC18
Memoria Programable, Tamaño
64KB
Estuche / Paquete CI
DIP
Núm. de Entradas/Salidas
36E/S's
Interfaces
EUSART, I2C, SPI
Canales ADC
28Canales
Familia MCU
PIC18
Serie MCU
PIC18F K2x
Temperatura de Trabajo Mín.
-40°C
IC, Montaje
Through Hole
Norma de Cualificación Automotriz
AEC-Q100
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (21-Jan-2025)
