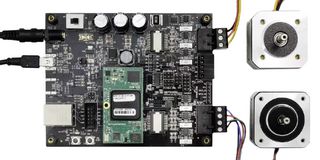

SF2-MC-STARTER-KIT

SF2-MC-STARTER-KIT es un kit de inicio de control de motor de doble eje SmartFusion2. Este kit ofrece a los diseñadores un excelente punto de partida para evaluar diseños de referencia de control de motores probados y que ahorran tiempo. Este kit se suministra con bloques de IP de hardware y software y una solución totalmente integrada junto con una GUI potente y fácil de usar que permite a los usuarios crear prototipos rápidamente. El kit también admite varias interfaces de comunicación, incluidas Ethernet, CAN, RS485, USB y otras. Los FPGA SoC SmartFusion2 cuentan con una seguridad de diseño más fuerte que otros FPGA e incluyen medidas antimanipulación resistentes al análisis de potencia diferencial (DPA) utilizando tecnología licenciada por Cryptography Research Incorporated (CRI). La arquitectura de seguridad se diseñó con un enfoque en capas en mente, basándose en una base de hardware seguro.

• Control de motor determinista multieje en un único FPGA de sistema en chip (SoC)
• Conducción eficiente, confiable y segura con larga vida útil del producto
• Una solución compacta que ahorra espacio en la placa y reduce el tamaño del producto.
• Se prueba el rendimiento del motor para velocidades superiores a 100,000RPM para un control orientado al campo sin sensores.
• La latencia de ~2µs para el bucle FOC desde las medidas del ADC hasta la generación de PWM permite frecuencias de conmutación de 500kHz
• Flexibilidad de diseño con suite IP modular
• Tiene funciones de seguridad avanzadas como "Detección de deslizamiento y sobrecarga del rotor" y "Protección contra sobrecorriente".
• Integración de funciones del sistema SoC para reducir el costo total de propiedad (TCO)
• Voltaje de entrada de 12V a 48V CD y corriente CA máxima de 8A por fase
• 3 entradas de sensor HALL con alimentación de 5V proporcionada a través de la tarjeta
